CAD基本图元的旋转和缩放

当我们用CAD软甲绘制好了一些基本图元后，比如绘制好一个三角形后，经常需要对这些图元进行一些基本的编辑操作，宝库旋转和缩放、分解和倒角等等，今天我们先来介绍一下CAD基本图元的旋转和缩放操作。【旋转】这一命令是用于将所选择的对象围绕指定的基点旋转一定的角度。【缩放】这一命令是用于将对象进行等比例放大或者缩小。

【CAD旋转对象的操作】

在旋转对象时，输入的角度为正值，系统将按逆时针方向旋转；输入的角度为负值，则按顺时针方向旋转。执行该命令的方式主要有以下几种：

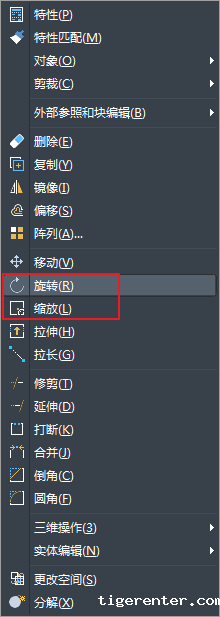

单击【修改】|【旋转】命令；

单击修改工具栏中的旋转按钮；

在命令行输入ROTATE或者RO然后按enter键确认。

注意：【参照】选项用于将对象进行参照旋转，也就是要指定一个参照角度和新角度，两个角度的差值就是对象的实际旋转角度。

另外，需要了解的还有旋转复制对象，也就是在旋转图像对象的同时将其复制，而源对象保持不变。

【CAD缩放对象的操作】

执行该命令的方式包括：

执行【修改】|【缩放】命令；

单击修改工具栏中的缩放按钮；

在命令行输入SCALE或者SC后回车确认。

在等比例缩放对象时，如果输入的比例因子大雨1，对象将被放大；如果输入的比例因子小于1，对象将被缩小。缩放基点最好选择对象的几何中心或对象的特殊点，可用目标捕捉的方式来指定。

和旋转复制对象类似，缩放复制对象是指在等比例缩放对象的同事将其进行复制操作。
