CAD多边形绘制的不同方式
在学习了用CAD画矩形的不同方式后，我们可以来学习如何在CAD中绘制多边形，尤其是正多边形。大家知道，正多边形的特征是：具有相等的边和角。那么在CAD软件中如何实现这些等边和等角的绘制呢？大家可以参考下面介绍的几种方法。
【“内接于圆”方式绘制多边形】
由于正多边形是一个闭合的对象，无论其内部包含多少直线元素，系统都会自动将其看做是以一个单一的对象。执行正多边形命令主要有几种方式：

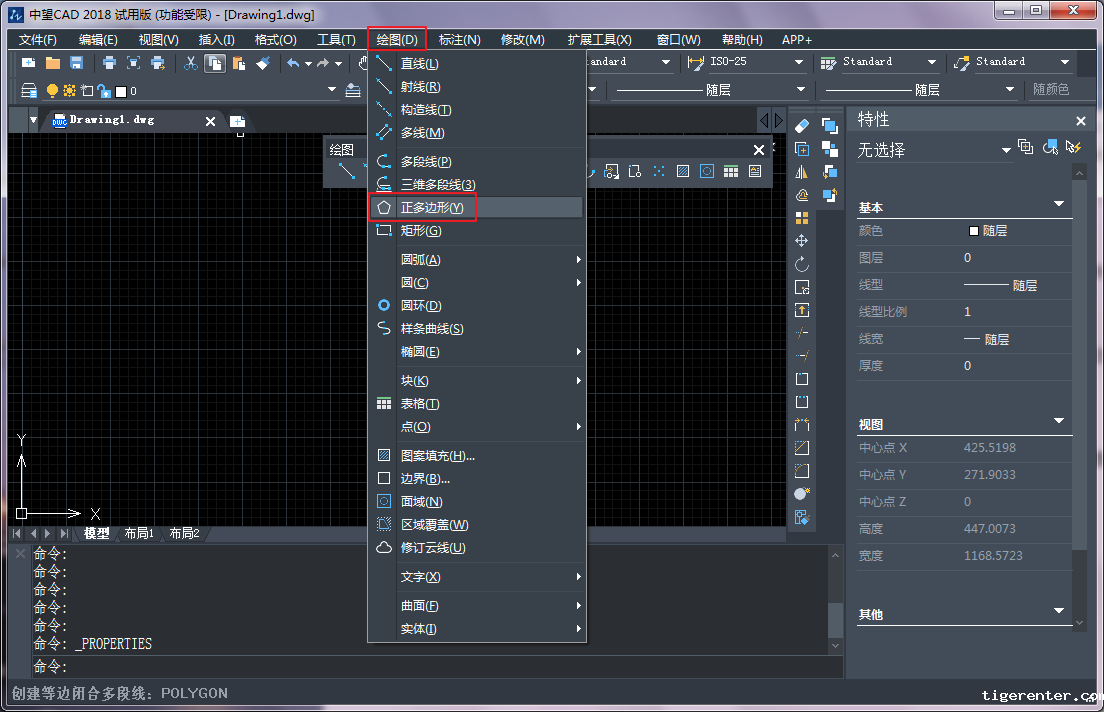

执行【绘图】——【正多边形】命令；
单击绘图工作区中的正多边形按钮；
在命令行输入POLYGON或者POL并按回车键确认。
在绘制正多边形时，默认情况下将使用“内接于圆”的方式，即在指定了正多边形的边数和中心点后，直接输入正多边形外接圆的半径，即可精确绘制正多边形。
【“外接于圆”方式绘制多边形】
当确定了正多边形的边数和中心点后，使用此种方式输入正多边形内切圆的半径，即可绘制出精确地正多边形。
【“边”方式绘制多边形】
此种方式是通过输入多边形的一条边的边长来精确绘制正多边形的。在具体定位边长时，需要分别定位出边的两个端点。使用“边”方式绘制正多边形，在指定边的两个端点A、B时，系统按从A至B的顺序以逆时针方向绘制出正多边形。
