CAD绘制椭圆与椭圆弧对象
椭圆和圆一样都是闭合的曲线，是一种基本构图元素，它是由两条不等的椭圆轴所控制的闭合曲线，包括中心点、长轴和短轴等几何特征。执行该命令的方式主要有菜单栏、绘图区和命令行三种。可以在绘图区点击椭圆的图标
，也可以在菜单栏选择【绘图】——【椭圆】，以及可以在命令行输入ELLIPSE。下面我们介绍绘制椭圆的不同方式。
轴端点方式绘制椭圆：所谓轴端点方式是指定一条轴的两个端点和另一条轴的半长，即可精确绘制椭圆，此方式是系统默认的绘制方式。如果是在轴测图模式下执行此命令，那么在操作步骤中将增加【等轴测圆】选项，用于绘制轴测圆。
中心点方式绘制椭圆：中心点方式绘制椭圆需要首先确定椭圆的中心点，然后再确定椭圆轴的一个端点和椭圆另一个半轴的长度。【旋转】这一选项是以椭圆的短轴和长轴的比值将一个圆绕定义的第一轴旋转为椭圆。
绘制椭圆弧：
椭圆弧也是一种基本的构图元素，它除了包含中心点、长轴和短轴等几何特征外，还具有角度特征。执行椭圆弧命令的方法是点击绘图区域中的椭圆弧图标

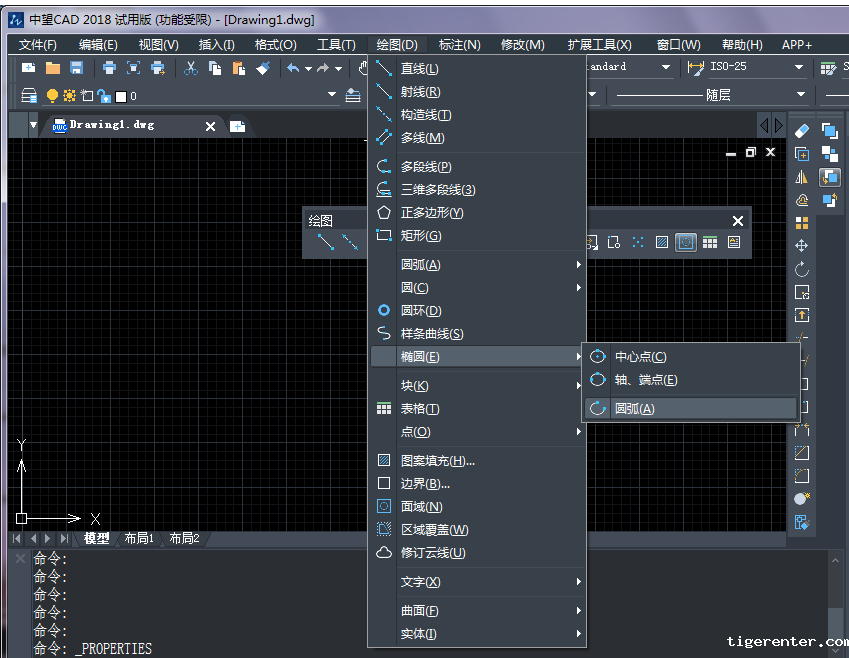

，或者执行【绘图】——【椭圆】——【圆弧】命令。
椭圆弧的角度就是终止角和起始角的差值。另外，用户也可以使用【包含角】这一选项，直接输入椭圆弧的角度即可。
推荐阅读：CAD中构造线的绘制
推荐阅读：3D打印机原理
