CAD机械制图形位公差标注技巧
一幅机械CAD图纸中如果没有任何标注，那么可以说这幅图纸是不完整的，因此也不会给看图纸的人一目了然的清晰感，而适当合理的标注可以传达出更精确的信息或数据。图纸中的标注包含尺寸标注、公差标注、各种符号标注等，如果用非专业的CAD设计软件来完成这些标注的话，将是一件非常麻烦的事情，而且会大大延长整个产品的设计周期。新利全站体育官网登录的形位公差标注功能汇集了各种标注，快速生成标注符号，满足设计的需求。

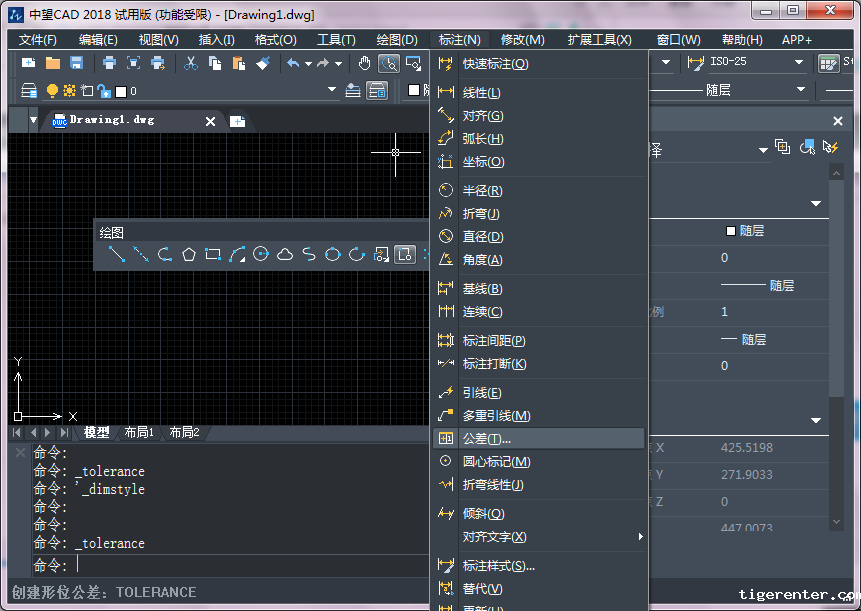

启动形位公差，可以按照这两种方法：一是在命令行输入TOLERANCE并按回车键确认；二是在顶部菜单栏中选择【标注】|【公差】。如下图所示。
执行形位公差命令后，系统会自动弹出一个对话框，可以对公差标注的各项参数进行设置。
对于公差代号的选择，以及各种等级基准的设置，我们以一个圆为例，选择圆度做为它的公差代号，给它添加一个公差等级一，基本尺寸100，公差说明设置为两个，解释说明中为圆度；当然还可以给它添加其它的公差代号，例如新建一个直线度，最后选择其引出方式无法顺利引出线，当所有条件设置好后，在预览区中观察一下，在将其输出到软件中来。总之，使用新利全站体育官网登录的形位公差功能可以极大的满足设计师的在标注上的需求，大大缩短设计周期。
