CAD坡度怎么标注
标注CAD图形中的坡度的方法有DIMALIGNED(对齐标注)、DIMANGULAR(角度标注)都实现对斜度的标注。但用qleader(快速引线标注)是最准确和规范的斜度标注方法
不过文字要自己填写，角度符号要自己画，可以做成块，以后直接插入。

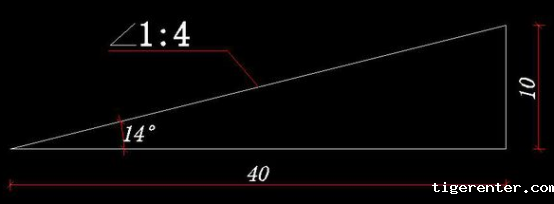

斜度是指一直线(或一平面)对另一直线或(一平面)的倾斜程度。标注斜度通常需要标出两直角边长度和直角边与斜边夹角的角度，其大小用他们之间的夹角正切来表示。斜度为tana=H/L习惯上把比例的前项化为1而写成1：n的形式。
