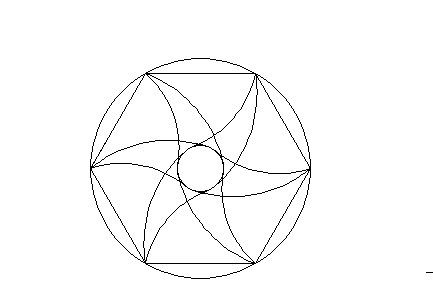

在CAD中，直接利用基本绘图工具是可以快速地画出简单基本图形的(例如：矩形、原型、椭圆等)，如果需要绘制相对复杂的图形，就需要运用到多种绘图工具以及绘图命令了。下面小编就以绘制如图所示的图案为例，看如何利用镜像、圆辅助线、旋转复制等命令作图。
操作步骤：
1、 首先，大家打开tigerenterCAD软件

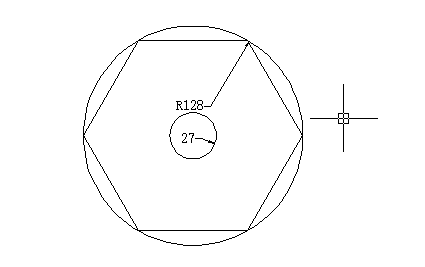

2、 绘制如下图所示的基本图形（这里可以自己选择尺寸，也可以跟小编的一样）

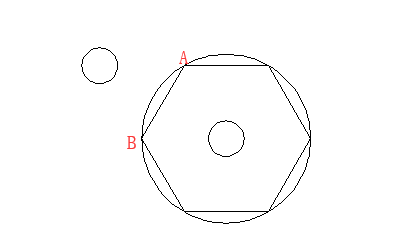

3、 如图所示，以AB边为镜像线，绘制小圆的镜像圆：选择小圆，点击菜单栏【修改】-【镜像】按钮，选择AB边为镜像线，此时在命令栏的“是否删除源对象”中输入“N(否)”，按回车键

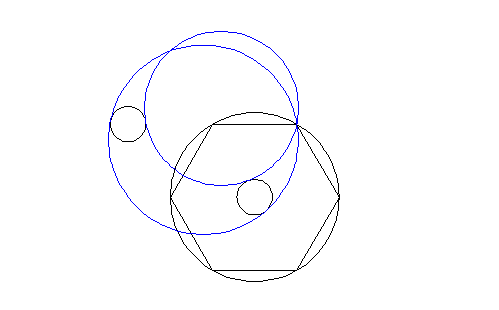

4、 如图所示，利用三点画圆命令绘制两个经过点O，并与两个小圆相切的不同的圆（关于此处三点画圆操作，不会的请点击“CAD中三点画圆如何捕捉切点”）

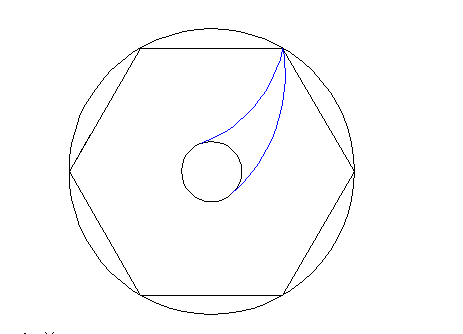

5、 利用【修改】-【修剪】命令，去掉多余的辅助线，得到下图

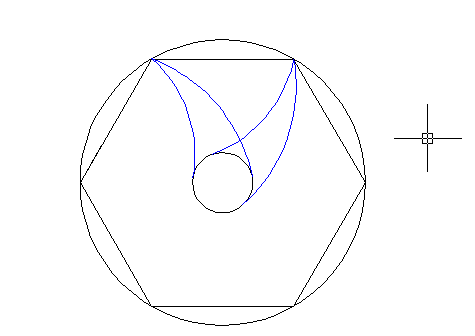

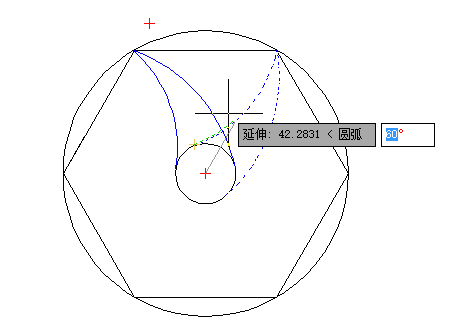

6、 然后利用CAD中的【修剪】-【旋转】命令，绘制剩下的曲线部分：选择两条蓝色部分的曲线，点击【修改】-【旋转】按钮，然后选择圆心为“指定基点“，然后单击鼠标右键，在弹出的对话框中单击”复制“按钮，指定旋转角度为60°，按回车即可得到如下图形

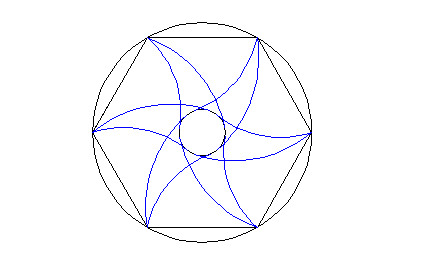

7、 重复步骤6的旋转复制操作，最后即可得到如图所示的图形
