在CAD中，单纯操作定数等分相对来说是比较简单的，其操作方法也比较容易掌握，那么在实际绘图中如何运用呢？下面以绘制如下图所示的图形，看看定数等分在绘图过程中的巧妙应用吧。

 1、 首先，大家打开tigerenterCAD软件

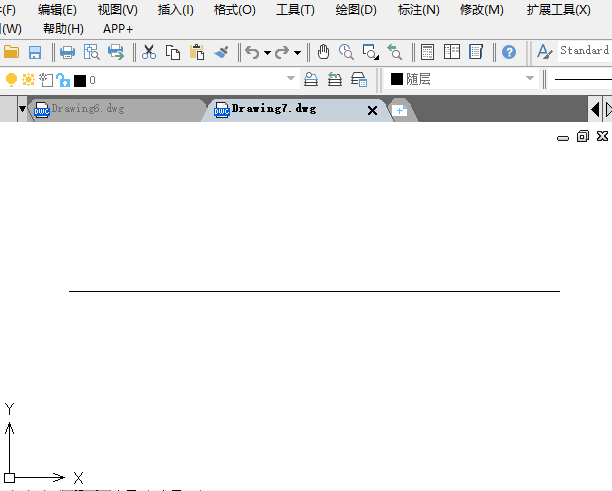

 2、 执行【直线】命令，画一条长度为70的直线

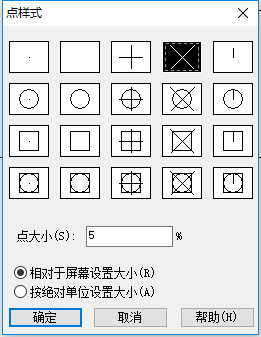

 3、 执行“定数等分”命令：在命令栏输入“DIVIDE”，选取直线为分割对象，将其分为6块；如果分割点没有显示出来，则点击【格式】-【点样式】按钮，在弹出的对话框中选取其中一种点样式，点击确定

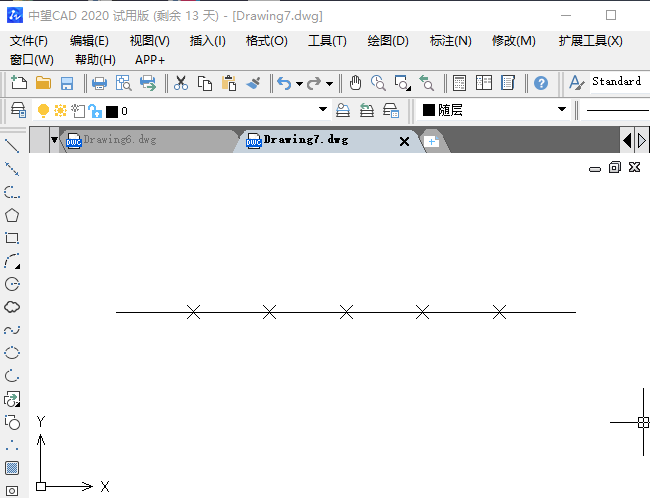

 4、 经过定数等分操作的直线如图所示

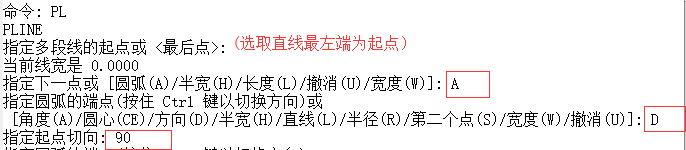

 5、 在命令栏输入“PL（多线命令）”，在命令栏的具体输入操作如下：

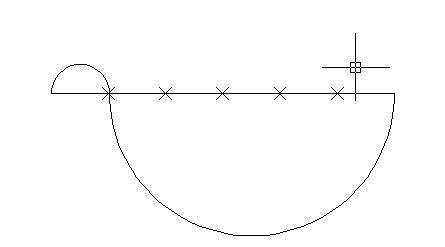

 6、 确定好起点切向之后，依次选取等分的点连接绘制弧线，如图

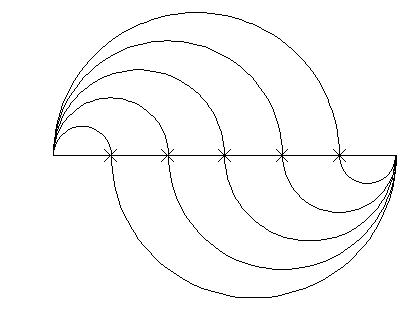

 7、 重复执行步骤5、6的命令，得到下图

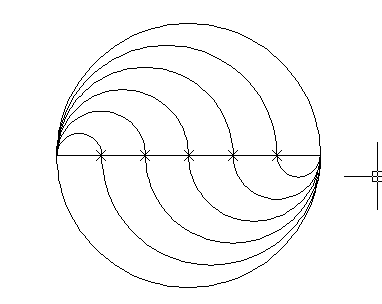

 8、 圆弧绘制完成后，执行【圆】命令，绘制以直线重点为圆心，半径为35的圆

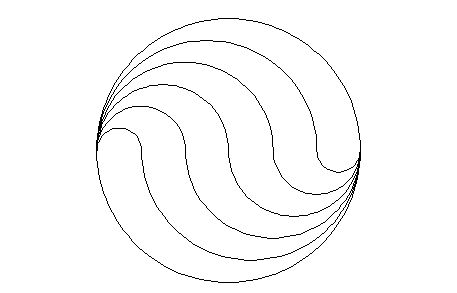

 9、 然后在CAD中删除多余的辅助线以及等分点，即可绘制出如图所示的图形
