CAD图形对象的倒角操作指南

上次我们介绍了倒角矩形的绘制，可能很多朋友还不是很清楚什么是倒角，以及倒角的作用是什么，怎么使用。其实，倒角这一命令是指使用一条线段连接两个非平行的图线，用于倒角的图线一般有直线、多段线、矩形和多边形等，不能倒角的图线有圆、圆弧、椭圆和椭圆弧等。下面小编来介绍常见的几种倒角功能。

1.       距离倒角

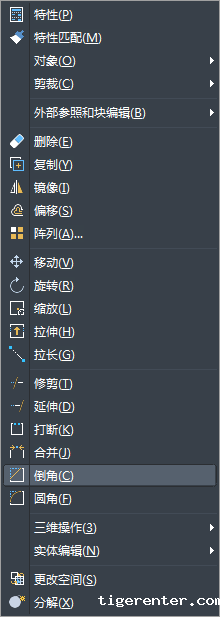

执行【修改】|【倒角】命令；

 单击修改工具栏中的倒角按钮  ；

在命令行输入CHAMFER或者CHA后按enter键确认。

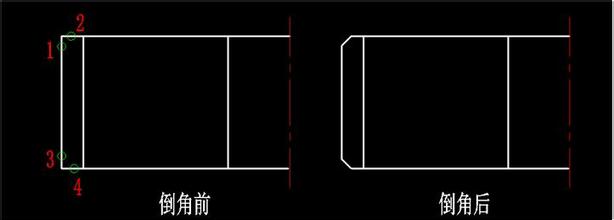

所谓距离倒角，指的是直接输入两条图线上的倒角距离进行倒角图线，在此操作的命令行提示中，【放弃】这一选项用于在不中止命令的前提下，撤销上一步的操作；【多个】选项用于在执行一次命令时，可以对多个图线进行倒角操作。

注意：用于倒角的两个倒角距离值不能为负值，如果将两个倒角距离设置为0，那么倒角的结果就是两条图线被修剪或者延长，甚至是相交于一点。

2.       角度倒角

所谓角度倒角，是指通过设置一条图线的倒角长度和倒角角度为图线倒角，在此操作的提示中，【方式】选项用于确定倒角的方式，要求选择“距离倒角”或“角度倒角”。另外，系统变量CHANMMODE控制着倒角的方式：当该变量为0时，系统支持距离倒角模式；当该变量为1 时，系统支持角度倒角模式。

3.       多段线倒角

【多段线】选项用于为整条多段线的所有相邻元素边同时进行倒角操作。在为多段线进行倒角操作时，可以使用相同的倒角距离值，也可以使用不同的倒角距离值。

4.       设置倒角模式

【修剪】选线用于设置倒角的修剪状态，系统提供了两种倒角边的修剪模式，也就是修剪和不修剪。当将倒角模式设置为修剪时，被倒角的两条直线被修剪到倒角的端点，系统默认的模式为修剪；当将倒角模式设置为不修剪时，那么用于倒角的图线将不被修剪。
