CAD多段线的选项设置

多段线是由一条或多条直线段或弧线序列链接而成的一种特殊折线，绘制此对象可使用多段线命令，使用此命令不但可以绘制一条单独的直线段或圆弧，还可以绘制具有一定宽度的闭合或不闭合直线段和弧线序列。如下图所示，点击多段线图标即可开始绘制多段线。

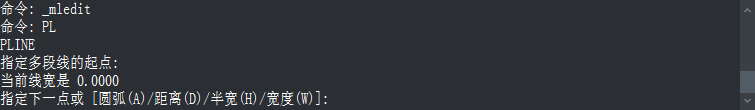

指定起点后，命令行会出现如下提示，下面我们来详细介绍每个选项。

【圆弧】选项用于将当前多段线模式切换为画狐模式，已绘制由弧线组合而成的多段线。在命令行提示下输入A，或在绘图区右击，然后在弹出的快捷菜单中选择圆弧命令，都可以激活此选项。系统自动切换到画弧状态，且命令行提示如下。

各次级选项功能如下：

【角度】：指定要绘制圆弧的圆心角。

【圆心】：指定圆弧的圆心。

【闭合】：用弧线封闭多段线。

【方向】：取消直线与圆弧的相切关系，改变圆弧的起始方向。

【半宽】：指定圆弧的半宽值。激活此选项后，命令行中将提示用户输入多段线的起点半宽自和终点半宽值。

【直线】：切换直线模式。

【半径】：指定圆弧的半径。

【第二个点】：选择三点画弧方式中的第二个点。

【宽度】：设置弧线的宽度值。

当选择了上述某选项后，在接下来的提示中，将可能出现如下选项：

【闭合】：激活此选项后，将使用直线段封闭多段线，并结束多段线命令。当用户需要绘制一条闭合的多段线时，最后一定要适用此选项，才能保证绘制的多段线时完全封闭的。

【长度】：定义下一段多段线的长度，系统按照上一线短的方向绘制这一段U盾噢短线。

【半宽】/【宽度】：设置多断线的半宽和起始宽度值。
