CAD图纸用操作系统的字体时显示问号的处理

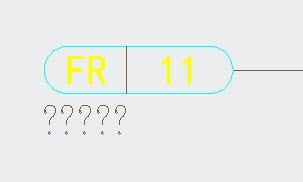

用操作系统的字体时显示问号，这摆明是缺少字体，但如果将提示要替换的字体已经找到，而且已经复制到CAD的FONTS目录下后，不再提示要更换字体了，为什么图纸打开仍然显示为问号？

看了图纸后很快找到了问题，这个问题看来很普遍，因此觉得有必要将问题的原因跟大家讲一下。

当遇到这类图纸后，先看一下显示问号的文字使用的文字样式。如果是普通的文字对象，选中文字，直接LI查询或在特性面板（CTRL+1）中查看一下文字样式。如果文字是图块的属性文字，可以双击属性块，在弹出的编辑属性文字对话框中选中属性后，单击“文字选项”选项卡，可以看到使用的文字样式.

那么CAD的文字样式应该如何设置？

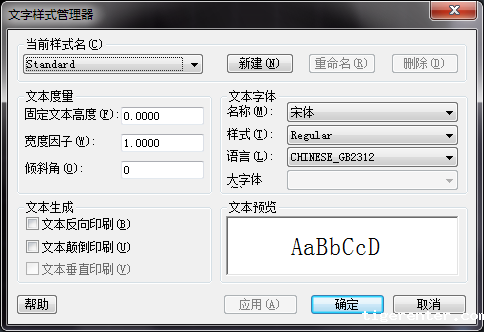

这张图纸中问号用的文字样式是WORD-1。输入ST回车，打开文字样式对话框，查看此文字样式使用的字体，如下图所示。

从文字样式对话框中可以看到确实有字体没有找到，因为这个字体是操作系统的TTF字体，而SHX的小字体或TTF字体默认设置状态下被自动替换成SIMPLEX.SHX，所以没有出现替换提示。

这个字体名字很奇怪：FangSong_GB2312，这是一个什么字体呢？为什么会找不到。

问题原因：

显然此图纸是在XP操作系统上保存的，选择一种XP系统中的字体：仿宋_GB2312，而WIN7以上系统没有的操作系统字体。

如果此图纸在XP操作系统下打开，文字就不会出现问号，因为字体就可以正常读取，XP系统中此样式的字体名显示如下图所示。

在高版本操作系统上不仅没有这个字体，即使从XP系统上将对应的字体文件：simfang0.ttf复制到高版本WINDOWS的FONTS目录下，字体也无法识别，文字仍显示为问号。

如果打开图纸的时候注意看命令行的提示，其实当时就可以知道问题出在哪儿。

解决办法：

从XP系统拷字体文件到当前操作系统中也不能解决问题，只能将字体修改成当前操作系统中的字体。

在文字样式对话框中，将字体替换成仿宋或宋体，然后RE刷新图纸，文字就可以显示正常了。
