当我们在使用CAD软件绘制图纸时，经常会因为各种不同需求，会使用到软件的一些不一样的特殊功能，这样会给我们图纸的绘制带来一定的方便。那么如果要查询我们画出的图形面积，该怎么用CAD快速查询面积呢？今天为大家简单介绍下几种方法。
方法一、命令查询法

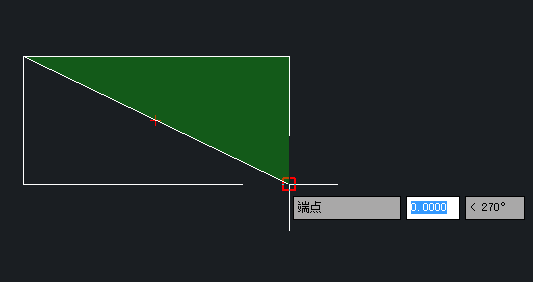

这种方法最简单，也只适合于直线组成的较简的图形，在命令行输入命令快捷键“AA”，然后按顺序点击图形的各个点，最终把面积算出，操作如下图所示：
方法二、图案填充查询法

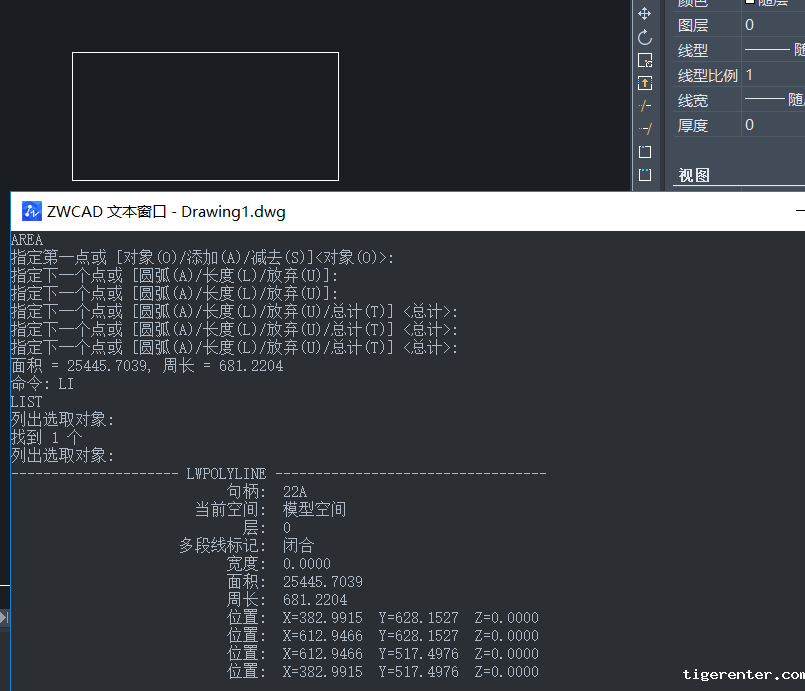

这种方法也是常用到的一种，利用“LI”命令，对图像填充然后算出面积，这种方法不管是简单的图形还是复杂的图形都适用，点击需要计算面积的图形对象，按回车键后会弹出新窗口，面积周长等信息都会显示。如下图所示：
方法三、多线段查询法
这种方法是利用“PL”命令，画出多个线段来进行计算面积，根据所给指示点击需要计算面积的图形就能得出面积结果了，如下图所示;
以上三种关于计算图形面积的方法都比较简单，学习CAD的小伙伴们可以根据自己的实际情况选择不同的方法来完成图形面积的计算，希望对你们有帮助。
