CAD修改比例不修改尺寸大小的方法
在使用CAD绘图过程中，我们可能会遇到想着修改比例但又不想修改尺寸大小的问题，那么该如何解决呢，今天我们一起来看一下解决方法吧，大家可以根据情况参考，具体步骤如下：

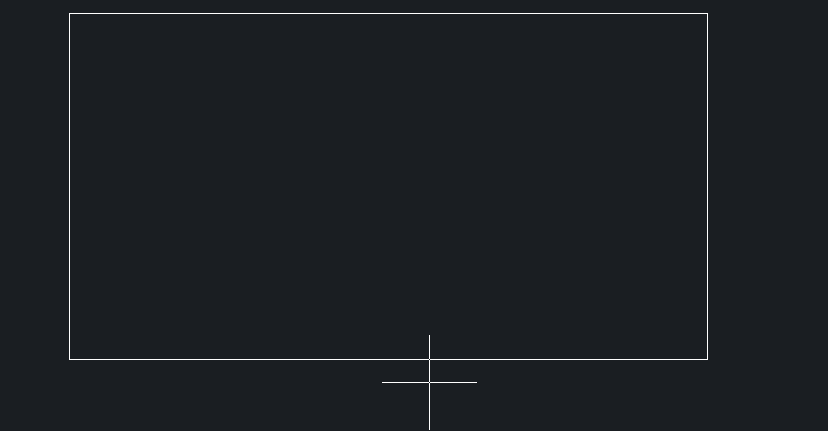

1. 首先打开CAD软件，接着打开需要修改比例的图，如下图所示用简单的矩形为例：
2.在下方命令行输入快捷键命令“scale”选择对象后按回车键确认选择，如下图所示：
3.然后根据命令栏提示，继续选择基点
4.指定比例因子为“5”。这时发现图形尺寸的显示比例并未随之改变，而尺寸值却也随之扩大了“5”倍
5.接着点击菜单栏【格式】——【标注样式】，在弹出框选择要修改的标注样式，则可以修改了

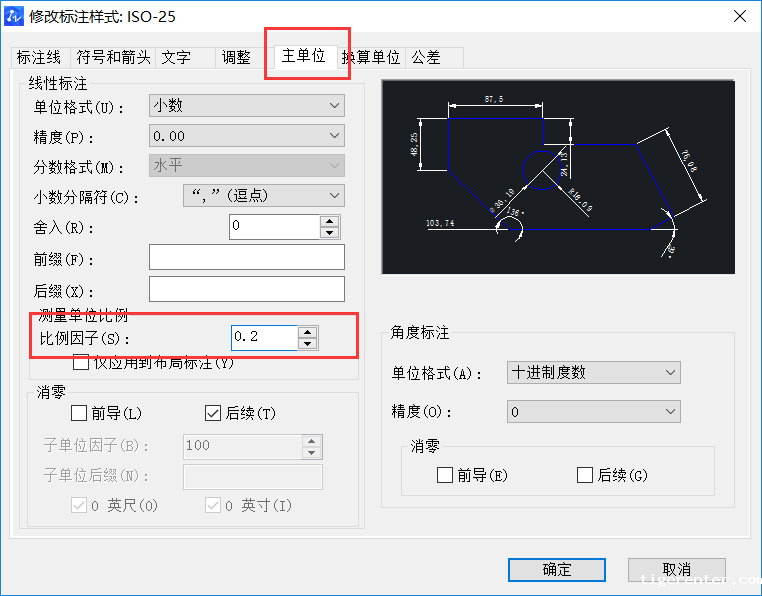

3.最后选择调整，使用全局比例数值设置为5，在【主单位】中的比例因子进行设置，数值为“1/X”这里的X为5，即值为0.2。点击确定即可，如下图所示：
关于在CAD中修改比例不修改尺寸大小的方法介绍到这里，这个技巧比较常用，大家可以参考上述步骤实际操作一下，希望对大家有帮助。
