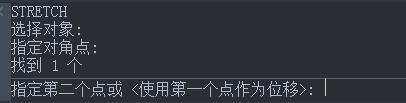

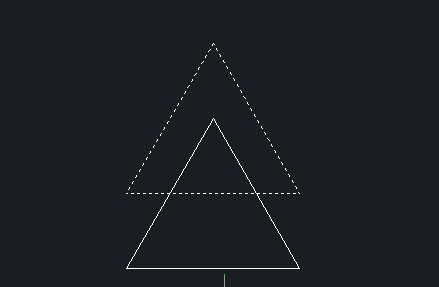

在使用CAD软件进行绘图时，有时虽然使用了正确的命令，但操作不正确也会得不到我们想要的效果。例如下面这个问题：为什么CAD拉伸命令不能使图形拉伸反而移动了呢：
这是因为我们全选了对象，如果全选，拉伸就是移动，我们只需要选择拉伸的部位进行拉伸即可。下面我们来看一下应该如何操作，具体步骤如下：

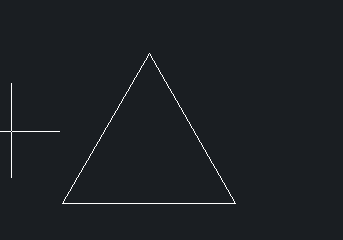

1.打开CAD软件，例如要拉伸下方这个三角形：
2.在下方命令栏输入s快捷键命令并回车；

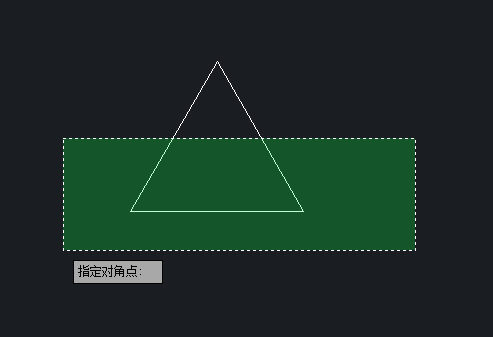

3.接着从右往左框选对象后回车（注：既不能低于下边界，也不能超过上顶点，必须在需要拉伸的部位之间。）如下图所示：

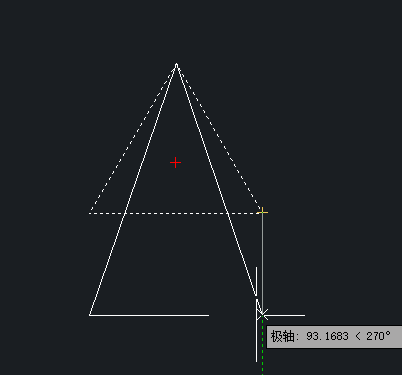

4.然后根据提示指定基点：

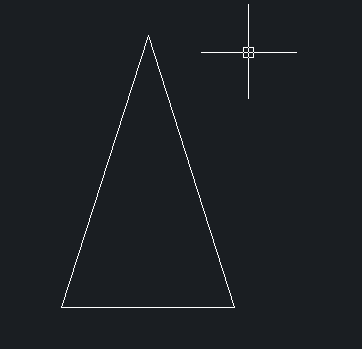

5.根据绘图要求拉伸到指定位置并单击即可完成拉伸：
那么在CAD中关于拉伸命令的使用介绍到这里，之前如果没有成功操作这个命令的小伙伴可以再尝试一下，希望对大家有所帮助。
