在用CAD绘图的过程中，我们有时候需要根据一个指定的角度画出相应的圆弧，那么怎么操作呢？

下面跟着小编一起来学习吧

方法一：

1、 首先，大家打开tigerenterCAD软件

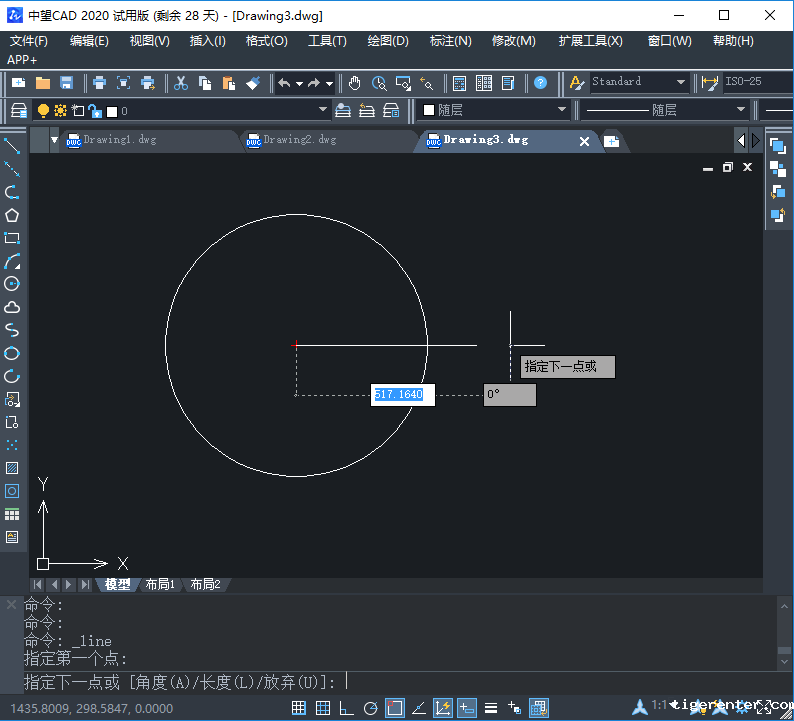

2、 利用软件绘图功能的画“圆”功能画出一个半径为R的圆，然后利用“直线”功能画一条通过圆心的水平直线

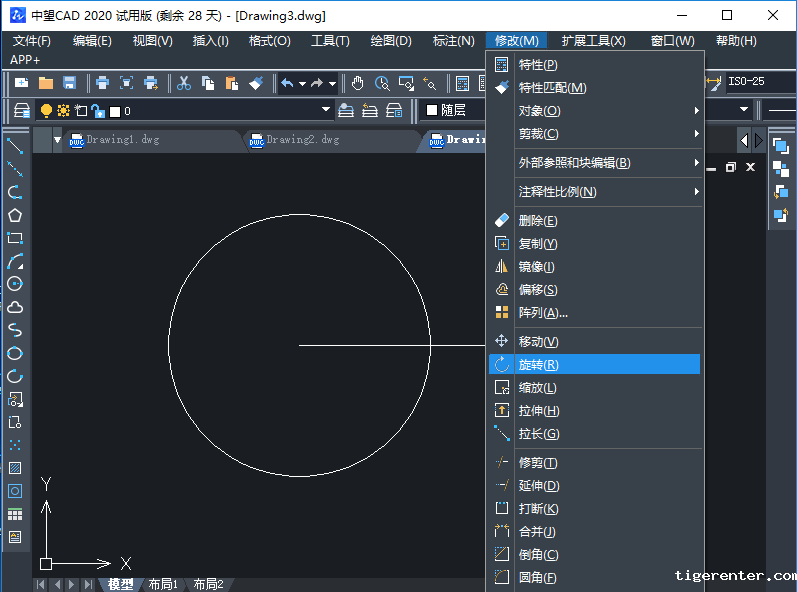

3、 在最上面的菜单栏中点击“修改”选项，在弹出的对话框中找到“旋转”功能

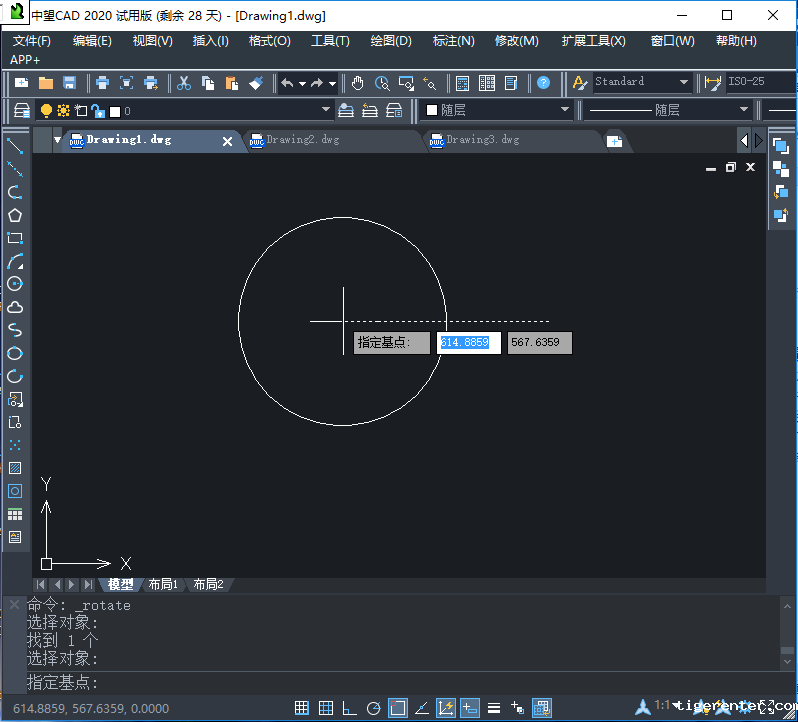

4、 点击“旋转”，此时光标 为方形，鼠标左键点击水平直线选择对象，点击鼠标右键，选择圆心为指定基点

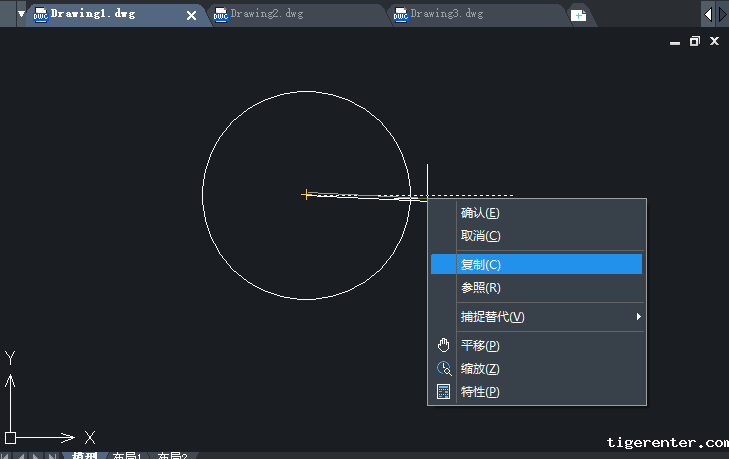

5、 然后再点击鼠标右键，在弹出的对话框中点击“复制”选项

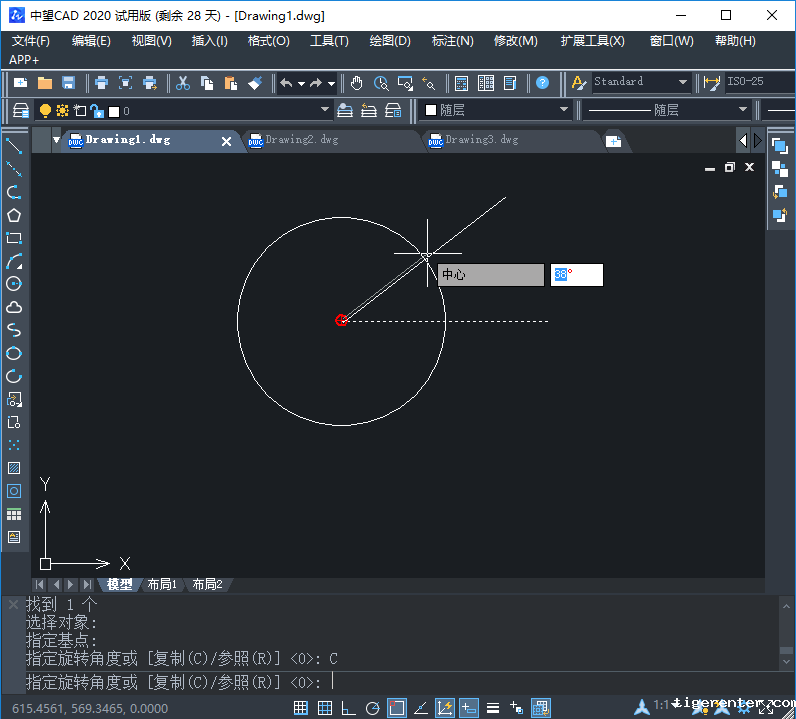

6、 根据指定的角度旋转相应的角度，鼠标左键点击确认

7、 然后在菜单栏的“修改”选项中找到“修剪”功能

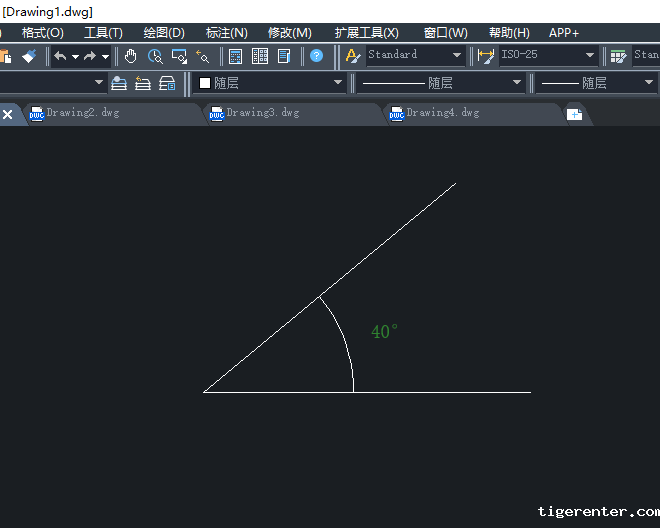

8、 最后点击“修剪”，去掉多余的圆弧和直线即可得到按指定角度画好的圆弧

方法二：

除了上述方法以外，CAD也可直接利用菜单栏的绘图功能画相应的指定角度的圆弧。

具体操作如下：

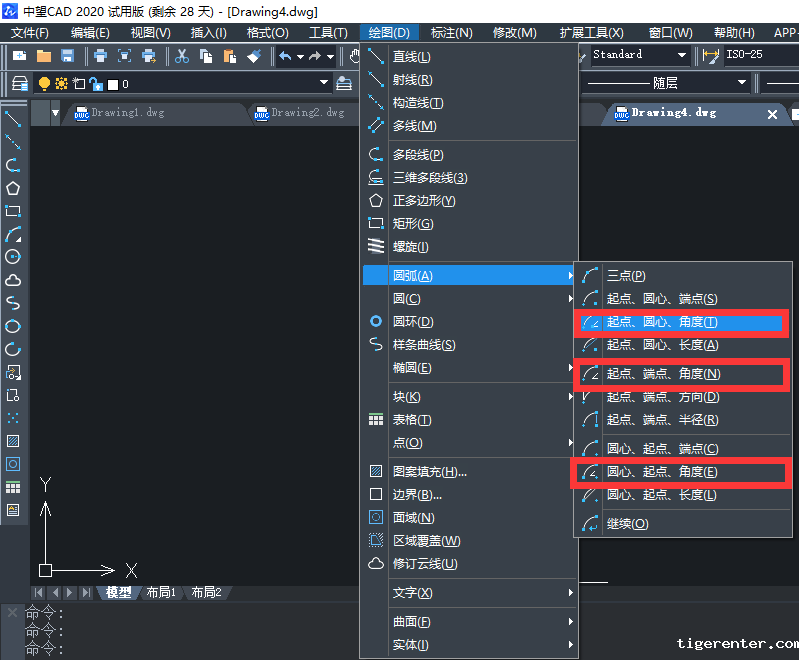

1、 大家打开新利全站体育官网登录软件，在最上方菜单栏选择“绘图-圆弧”，弹出的对话框里有是一种画法

2、 根据指定的角度画圆弧，可以选择下面三种选项

起点、圆心、角度（T）

起点、端点、角度（N）

圆心、起点、角度（E）

3、然后我们就可以根据相应的已知条件选择合适的选项进行操作即可。
