我们在使用CAD软件绘图过程中，有时需要得出两个图形之间的距离，那么就会有人问：两椭圆或者两圆之间的距离怎么标注呢？（不是象限点），今天我们来学一学标注距离的方法吧，具体方法如下：

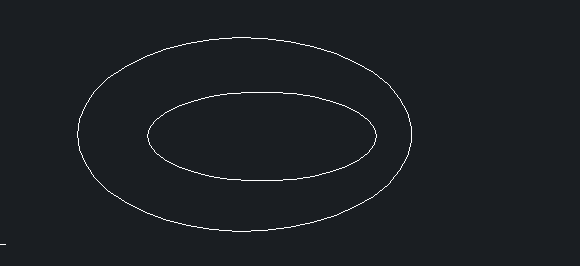

1.首先打开CAD软件，两椭圆如下图所示：
2.解决方法：在下方命令栏输入对齐标注快捷键DAL并按回车键；

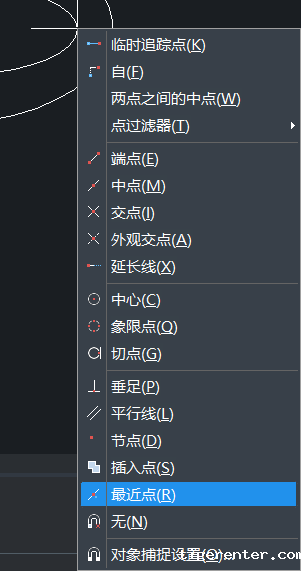

3.接着按住shift+鼠标右键选择最近点；
4.在椭圆上任意捕捉一点后，输入per回车，第二点捕捉垂足；

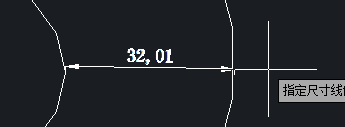

5.结束操作后，最后我们可以得出两者之间的距离，完成如下图：
在CAD中得出两椭圆或两圆之间距离并标注的方法是不是比较容易掌握，大家今天又掌握了一个相关技能，希望大家可以在学习CAD的路上越走越好。
