在CAD的使用过程中，有时候需要绘制圆的外切四边形或者五边形，那大家是否知道绘制圆的外切多边形的方法呢？
今天小编就来给大家简单讲解一下画圆的外切多边形的方法步骤
1、首先，大家先打开tigerenterCAD软件

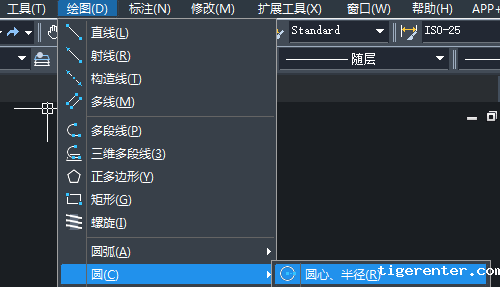

2、点击界面上方菜单栏的“绘图”-“圆”-“圆心、半径”按钮
3、根据命令行出现的相应指示画出一个半径为100的圆

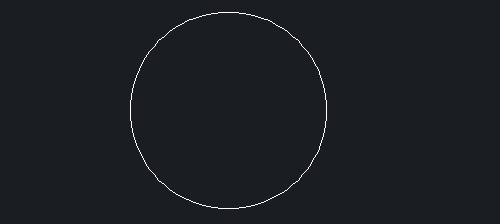

4、执行结果如下图所示
5、在CAD软件的命令行中输入POLYGON指令，根据这里小编以正五边形为例子
6、根据命令行出现的指示完成操作，输入多边形的边数5，再点击圆心，选择外切于圆的方式
7、再输入指定圆的半径为100

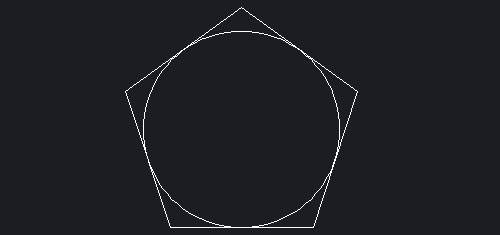

8、这样，圆的外切多边形就绘制完成了
