在CAD的使用过程中，绘制圆、多边形等操作都是十分简便的，那大家知道如何绘制出不规则的图形呢？
下面小编以使用直线命令绘制出不规则的四边形作为例子，给大家讲解一下画不规则图形的方法步骤
1、首先，大家先打开tigerenterCAD软件
2、点击界面左方工具栏中的“直线”按钮，再点击界面上的任意一点作为起点

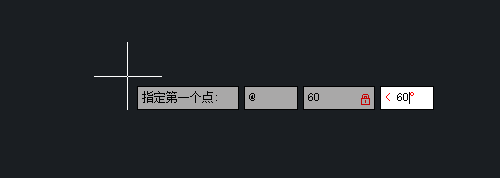

3、根据CAD软件命令行出现的指示完成操作，输入直线的长度和角度。这里我们直接点击shift+@组合键，再输入长度60；点击shift+<组合键，再输入角度60

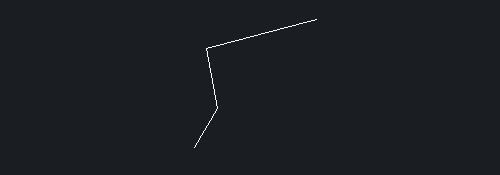

4、重复上述操作，再画出两条直线，分别是长度为80、角度为120以及长度为150、角度为15的直线，执行结果如下图所示

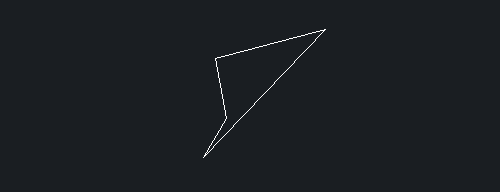

5、最后，直接连接直线段的第一点和最后一点就可以闭合图形了
6、这样，一个不规则的四边形图形就绘制完成了
