在CAD的使用过程中，辅助线可以用来绘制出各类的图形，那大家知道几种运用辅助线画出图形的例子呢？
今天小编给大家介绍一下如何运用辅助圆绘制等边三角形的方法步骤
1、首先，大家先打开tigerenterCAD软件

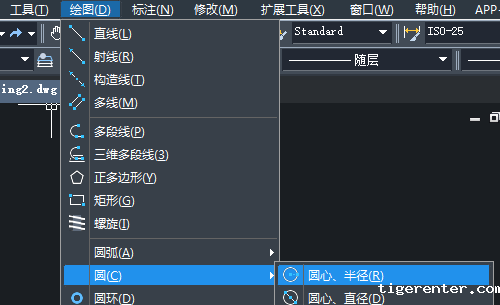

2、点击界面菜单栏上的“绘图”-“圆”-“圆心、半径”按钮

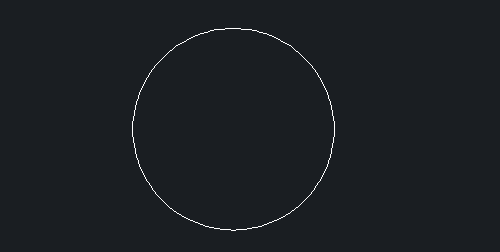

3、根据命令行出现的指示绘制出一个圆，如下图所示

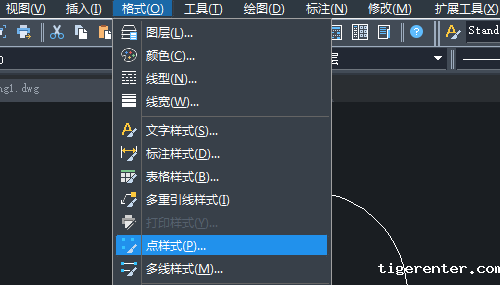

4、点击CAD软件界面上方的“格式”-“点样式”选项

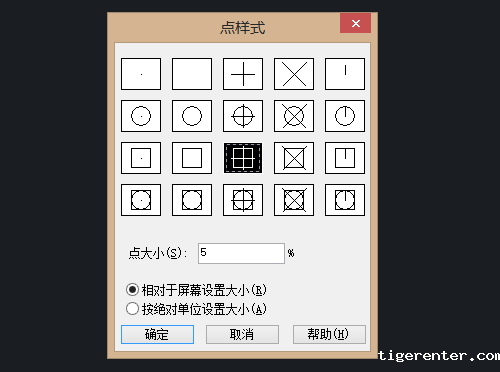

5、在弹出来的“点样式”对话框中，我们选择以重点的样式，然后点击“确定”按钮

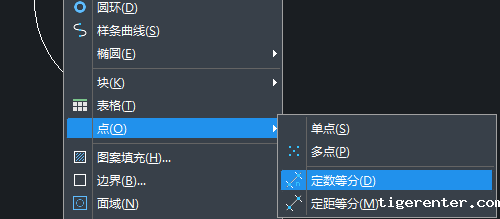

6、点击“绘图”-“点”-“定数等分”选项
7、按照命令行出现的相关提示进行相应的操作，选择圆作为对象，输入分段数为3，按回车键确认

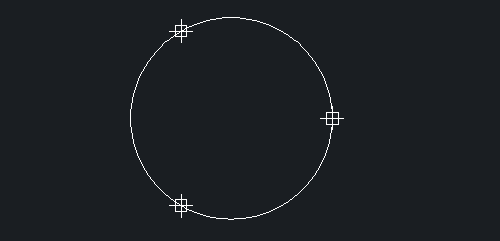

8、执行结果如下图所示

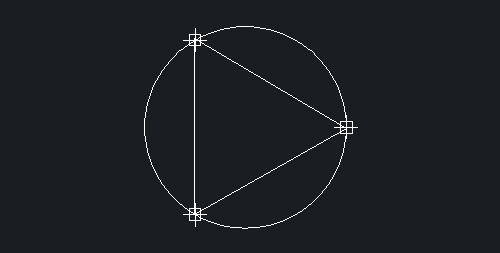

9、点击界面左方工具栏中的“直线”按钮，使用直线命令将圆上的三个点连接起来，执行结果如下图所示

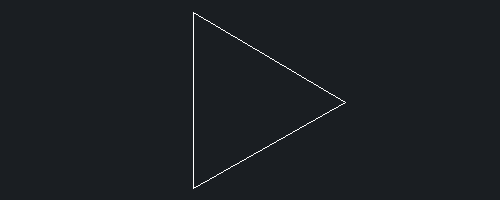

10、最后，把圆形和等分点删除，等边三角形就绘制完成了
