怎么用CAD室内绘制一扇门

室内设计经常会设计到门窗，如何设计一个简易的一扇门呢？小编接下来为大家提供的详细方法。

1.      首先,双击或者右键选择打开tigerenterCAD软件。

2.

(1)以坐标点为原点，绘制1200，2000的矩形，并分解矩形。

(2)矩形的上左右线条往外偏置100个单位，绘制矩形的中点线。

(3)延伸偏置线条，如下图所示。

3.

(1)绘制矩形，坐标（100，150），（400，1700）。

(2)镜像矩形，镜像上一步的矩形。

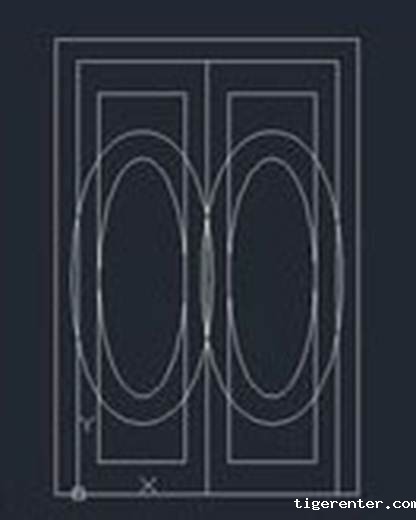

(3)绘制椭圆，长轴550，如下图所示，并镜像到另一边。

4.

(1)将椭圆偏移124个单位。

(2)修建多余的边线，如下图所示。

(3)再次通过修剪命令，将内部的椭圆线条修剪。

5.

(1)圆心坐标（560，880），半径25。

(2)绘制一条垂直直线120，复制圆，左右偏移中线10个单位。

(3)修剪线条并镜像到另一边。

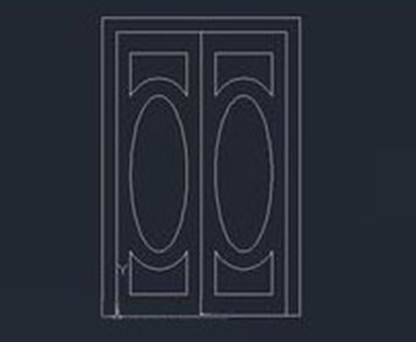

6.      最后，填充图案，选择线条、比例、角度、颜色。完成门的绘制。
