CAD三维视图过程中如何切换视图方向
在新利全站体育官网登录三维绘图的过程中，按住shift键的同时，按住鼠标中键并拖动鼠标，可旋转模型视图的方向，但这种方法无法获得标准的视图方向，如前视、俯视、等轴测等等方向。为了将视图调整到标准视图方向，新利全站体育官网登录提供了视图方向的切换功能。
调整视图方向有以下几种方法：

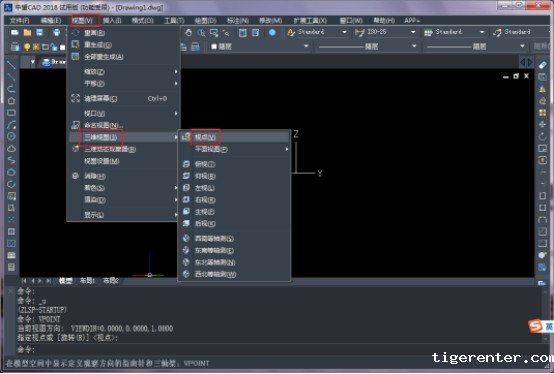

在顶部菜单栏中选择视图中的三维视图选项，展开子菜单如下图所示 ，选择自己所需要的视图方向即可。

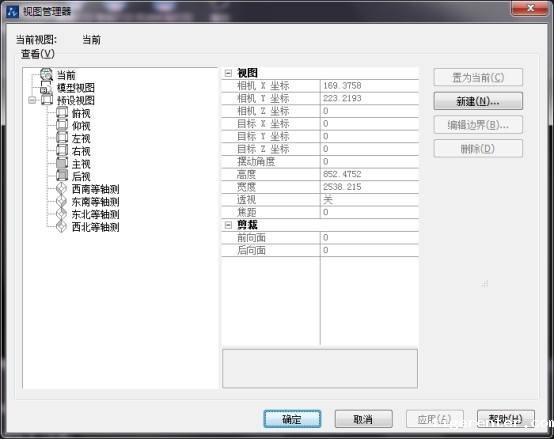

在命令行输入View或者V，系统弹出试图管理器对话框，在视图列表中选择一种预设视图，然后单击置为当前即可。
如果是较高版本，如2018简体中文版，可在视图面板中选择所需要的视图方向，如下图所示。
以上方法选择的视图方向均是相对于世界坐标系的方向，是绝对的视图方向。
【平面视图的设置】
平面视图是从Z轴正方向垂直向下观察模型的一种方式，观察方向垂直XY平面，X轴指向右，Y轴指向上。创建平面视图时，选取的平面可以是基于当前用户坐标系、以前保存的用户坐标系或世界坐标系，且平面视图仅能影响当前视口中的视图。调用设置平面视图命令可直接在命令行输入PLAN，在命令行选择C或W之一回车或者直接回车选择接受。
要注意的是PLAN命令只影响当前视口中的视图，不影响当前的UCS，且图纸空间中不能使用此命令。
