CAD中如何绘制洗面盆

室内设计经常会设计到洗面盆，如何设计一个简易的洗菜盆呢？接下来看看小编为大家提供的方法。

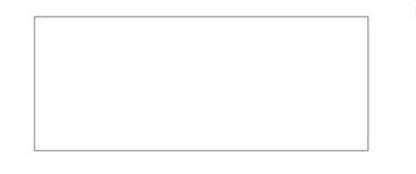

1首先,输入REC绘制一个1000*400的直角矩形，然后选中这个矩形，输入X分解命令，将一整个矩形分解成一个个小对象，如下图所示。

2然后,选中矩形的两条垂直的边后输入O偏移命令，往内偏移140个单位，两边都是如此，如下图所示。

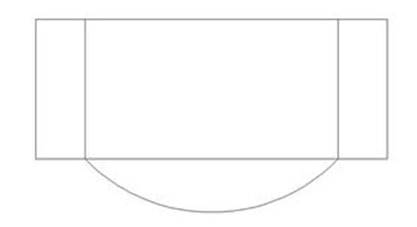

3接着,选中菜单栏中的“绘图”→“圆弧”→“起点，端点，半径”，以刚才偏移的两条线的端点作为起点和端点，绘制一个半径为500的圆弧，如下图所示。

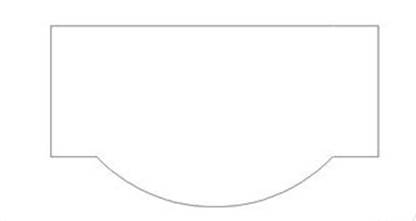

4输入TR修剪命令，将多余的线条一一修剪掉，然后在输入多段线PE将所有的线条（除了最上面的那条线）合并起来，最后的结果如下图所示。

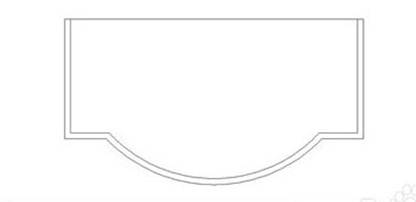

5输入O偏移命令，然后将刚才合并起来的这个多段线向内偏移20个单位，具体的效果如下图所示。

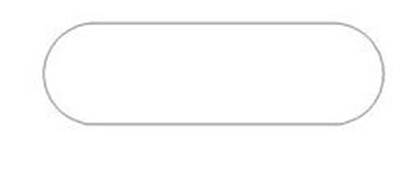

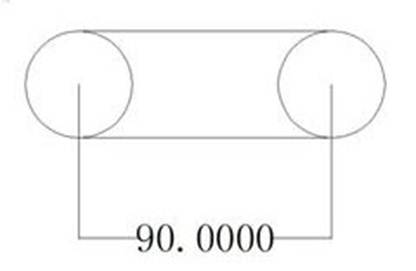

6输入C绘制两个半径19的圆，两个圆心在同一条直线上，圆心之间相距90个单位，然后将两个圆连接起来，最后的效果如下图所示。

7输入TR快捷键进行修剪，将多余的线条修剪掉，如下图所示。

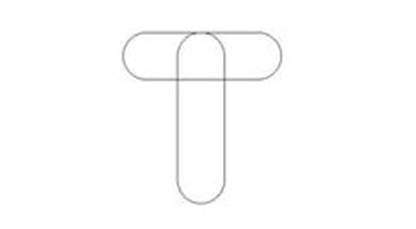

8输入C绘制两个半径19的圆，两个圆心在同一条直线上，圆心之间相距100个单位，然后将两个圆连接起来形，并将两个图形进行贴合，如下图所示。

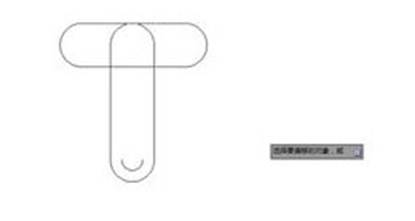

9输入X打散竖直的这个图形，然后输入O将下面的小圆弧向内偏移10个单位，如下图所示。

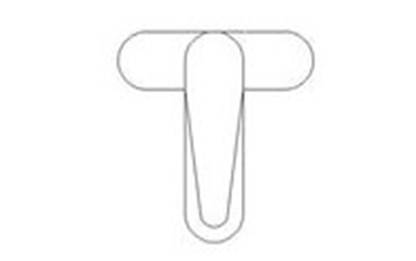

10输入TR快捷键进行修剪然后将小圆弧和修剪后的两个端点进行连接，最后结果如下图所示。

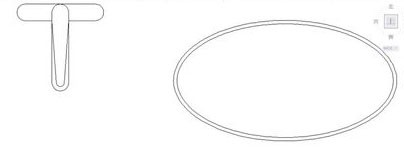

11输入EL命令，绘制一个长半径为275，短半径为255的一个椭圆，然后在输入O命令进行偏移，向内偏移8各单位，如下图所示。

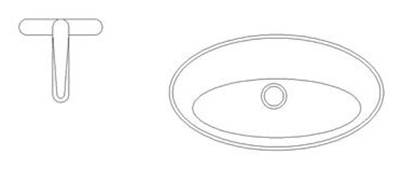

12在输入C画两个分别为23和30的同心圆，然后在输入EL画一个长半径为200，短半径为140的一个椭圆然后进行组合，如下图所示。

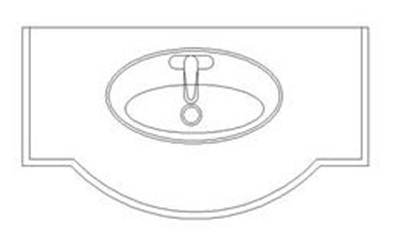

13最后.,将所有刚才画的部件全部组合在一起，如下图所示，这样就完成了这个洗面盆的绘制。
