CAD定位点时如何取两个点的XY轴坐标
CAD定位点时如何取两个点的XY轴坐标？在CAD定位的过程中，可以使用对象追踪和点过滤器捕捉两个功能。当我们想要让一个点的X坐标跟A点相同，但Y坐标于B点相同时，该怎么取两个点的XY轴坐标呢？今天给大家介绍CAD定位点时的两种操作方法。
一、对象追踪
1、首先确认打开了中点和交点捕捉方式，确认底部状态中的对象追踪按钮被按下。

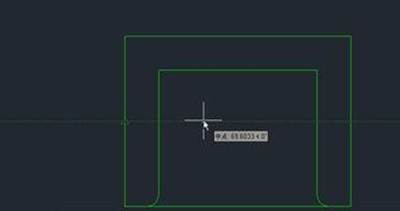

2、输入C回车，执行画圆命令，将光标移动到侧面直线的中点处，出现中点捕捉标记时横向移动光标，如下图所示。

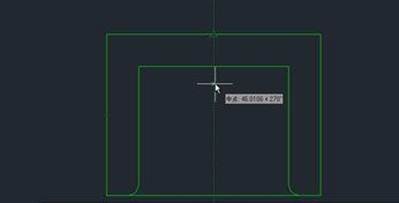

3、我们可以看到在中点处出现了一个十字标记，同时沿中点出现了一条虚线，这就是从捕捉点延伸出来的极轴。将光标移动到顶部直线的中点附近，当出现中点捕捉标记的时候向下移动，如下图所示。

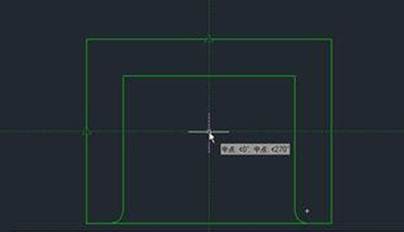

4、从这个中点也会延伸出一条极轴，如果仔细观察，会发现之前捕捉的侧边中点处还有一个小的十字。继续向下移动光标，直到两条极轴同时出现，如下图所示。

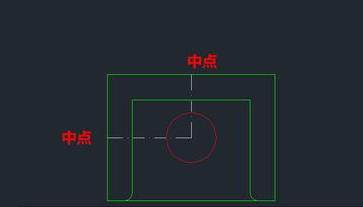

5、在两条极轴的交点处我们可看到交点的标记。单击，即可确定圆心位置，输入圆的半径，就可以完成绘制。
二、点过滤器
1、在上面提供的经验引用中已经有详细的操作步骤，这里就简单的讲一下。输入C回车，执行画圆的命令，输入.x，捕捉顶部直线的中点，如下图所示。

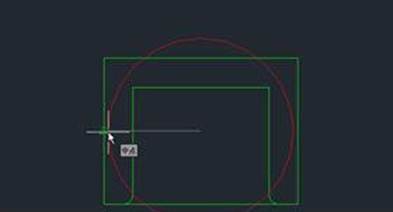

2、在提示（需YZ）时捕捉侧边的中点，即可完成圆心的定位，如下图所示。
以上是两种方法的操作，对象追踪无需输入任何参数，需要拖动光标到比较准确的位置。点过滤器需要多输入一个x或y，但定位起来简单一点。
