CAD如何用命令绘制垂直线

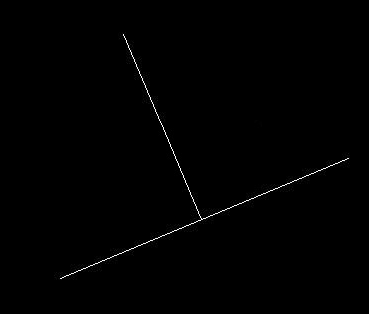

1.首先，我们在绘图区域用直线命令任意的一条线段，回车，再重复直线命令，我们制定直线的第一点，同时我们按住鼠标的右键和shift键，然后选择直线的垂直线的第二点就会自用的捕捉到线段的垂足点，在垂足点点击我们的鼠标左边，就可以完成垂线的绘制，如下图：

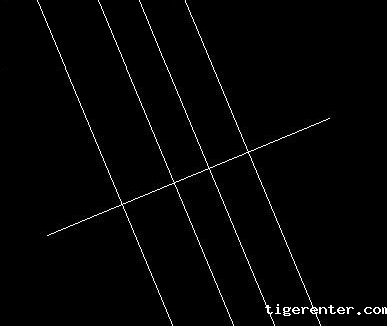

2.我们在绘图区域用直线命令随意的画出一条线段，在我们的命令行中输入【XL】即为构造线的快捷键，回车后输入【A】角度快捷键，回车后输入【R】参照，回车，根据命令栏的提示，我们【选择直线对象】，我们选择绘制的倾斜直线，又提示【输入构造线的角度】， 我们直接输入【90】即为垂直角度，回车之后把构造线定到线段上，完成垂直的绘制。
3.这样我们就完成绘制了！
