CAD如何批量将布局空间图纸拆分为单个DWG模型空间
你是否也曾在项目收尾时，对着几十个需要单独交付的布局空间图纸感到头疼？传统的“另存为”方法不仅步骤繁琐、容易重名覆盖，还是一场对耐心和细心的终极考验。
其实，CAD高手早已通过简单的脚本或插件，一键将整套布局空间图纸，批量、精准地输出为一个个独立的DWG模型空间文件。本文将为您揭秘这一高效工作流，让您将数小时的工作压缩到几分钟内完成。
问题描述：
一个DWG图纸中，有多个布局，需要转换为单个模型空间的DWG。
步骤指引：

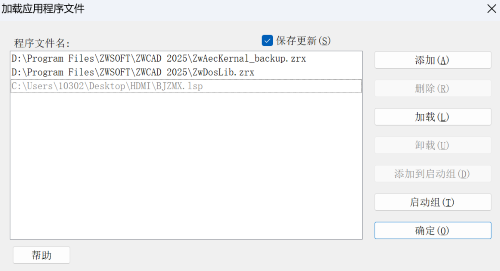

1、执行【APPLOAD】命令，点击【添加】加载软件安装目录下的【ZwDosLib.zrx】程序，点击【添加到启动组】；
2、点击【添加】，加载BJZMX.lsp插件，点击添加到启动组;

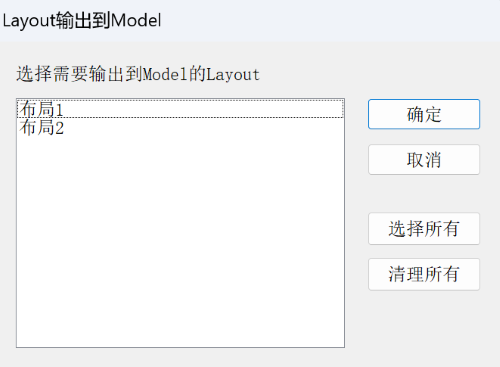

3、执行【BJZMX】命令，在弹出的对话框中选择需要打印的布局，点击确定即可把布局空间的图纸转换到模型空间。
以上就是本篇文章的全部内容，若想了解更多高效技巧可点击下方链接！
