如何用CAD快速把四条不相交的线合成矩形?
下面给大家介绍怎么用CAD快速把四条不相交线合成矩形,借助倒圆角工具,可以快速合成矩形,大家可以学习一下。

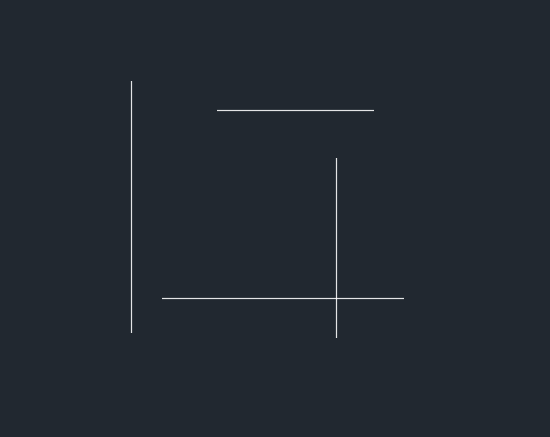

1、有四条没有相交的线,你可以自已绘制。如图所示

2、然后点击圆角工具,或是输入F命令使用倒圆角工具。
3、然后设置R半径,或是点击半径R设置,设置为0。如图所示

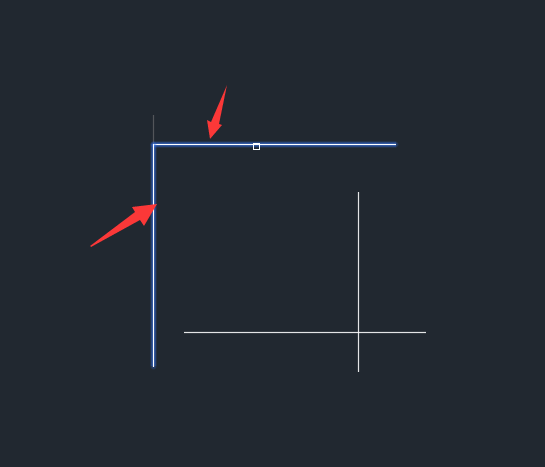

4、然后选择要倒角的二条不同角度的线。如图所示

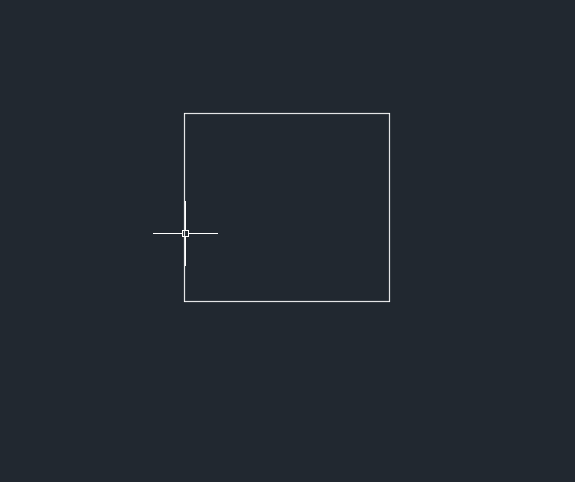

5、用同样的方法把四个角都倒了,这样就是快速修剪成矩形了。如图所示
