CAD绘制小管道实体教程
下面给大家介绍CAD怎么绘制小管道，这里是具体的教程方法。

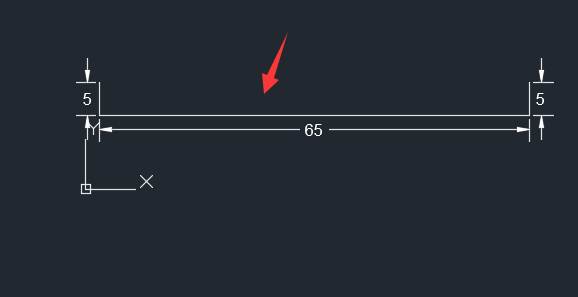

1、设置俯视图模式，使用直线工具，绘制下面三条直线。如图所示

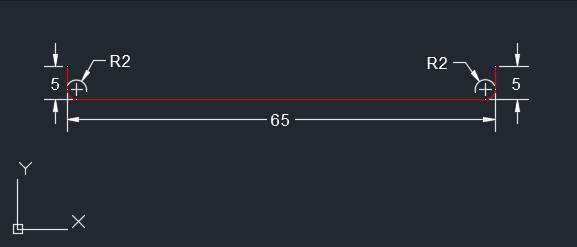

2、然后再使用F倒圆角工具，进行到R2的圆角出来。

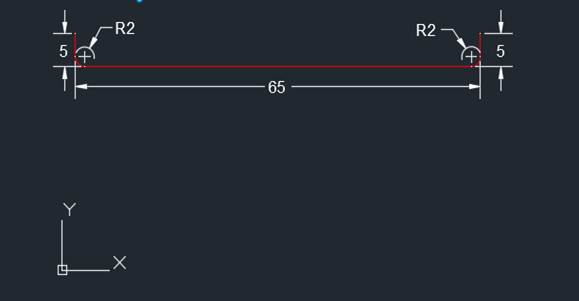

3、然后使用PE多段线命令，把绘出图的线进行组合成一条多段线出来。

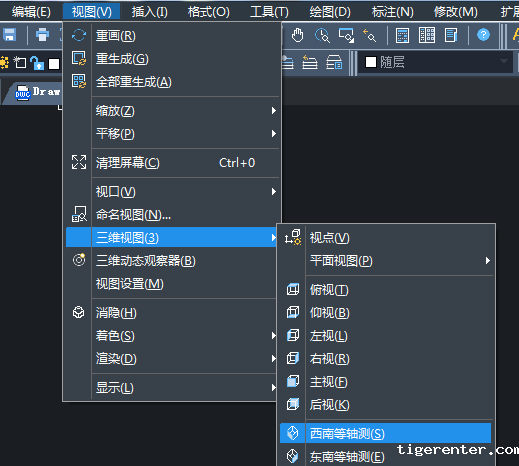

4、然后点击左上边的前视图，再点西南等轴测。

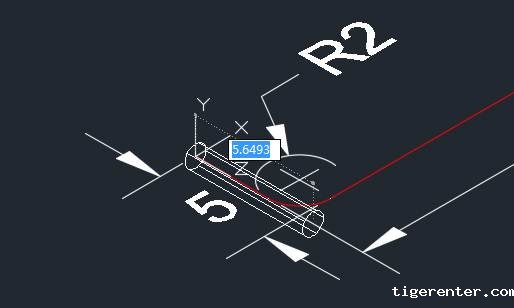

5、然后在前视图西南等轴的模式下，在红线的前端绘制一个小圆出来。
6、然后在右下角，点击空间模式，选三维基础模式。
7、然后就可以选三维拉伸图标工具。
8、选择要拉伸的对象，选择路径的模式，选多段线为路径线。
9、拉伸后，点击真实，这样就实体效果出来了。
这样小管道就绘制成功了，大家赶紧去尝试一下吧。
