CAD圆角对象的创建步骤及模式设置

如果说倒角是“折断的角”，那么圆角就是“圆滑的角”。所谓圆角对象，指的是使用一段给定半径的圆弧光滑链接两条图线。一般情况下，用于圆角的图线有直线、多段线、样条曲线、构造线、射线、圆弧和椭圆弧等。下面我们先来学习圆角命令的启动。

1.       圆角命令的启动

执行圆角命令的方式主要有以下几种：

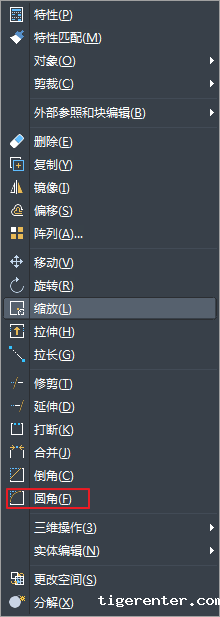

执行【修改】|【圆角】命令；

单击修改工具栏中的圆角图标  。

在命令行中输入FILLET或F后按回车键确认。

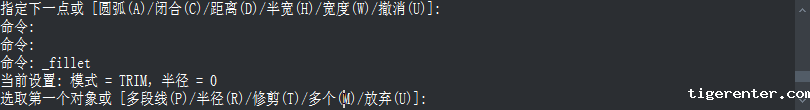

执行圆角命令后，命令行会给出如下的提示：

其中，【多个】选项用于为多个对象进行圆角处理，不需要重复执行圆角命令。如果用于圆角的图线处于同一图层中，那么圆角也处于同一图层上；如果两个圆角对象不再同一图层中，那么圆角将处于当前图层上。同样，圆角的颜色、线型和线宽也都遵循这一原则。【多段线】选项用于对多段线各相邻的元素进行圆角处理，激活该选项之后，新利全站体育官网登录将以默认的圆角半径对整条多段线相邻各边进行圆角操作。

2.       设置圆角模式

与倒角命令一样，圆角命令也存在两种圆角模式，即修剪和不修剪，用户也可以通过系统变量TRIMMODE来设置圆角的修剪模式，当系统变量值设置为0时，保持对象不被修剪；当设置为1时表示圆角后修剪对象。

3.       平行线圆角

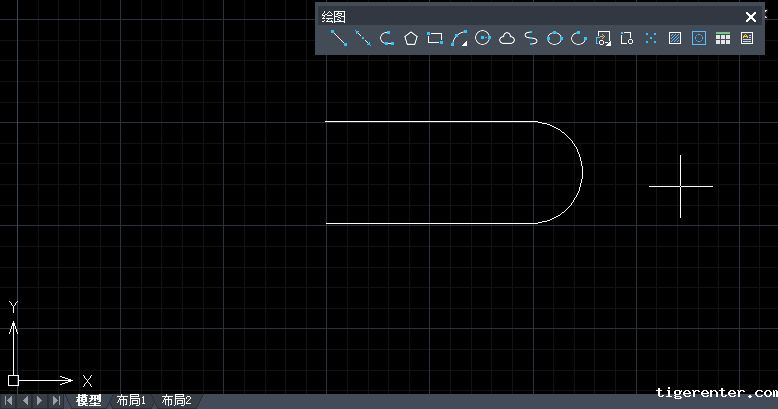

如果用于u圆角的图线是相互平行的，那么在执行圆角命令之后，新利全站体育官网登录将不考虑当前的圆角半径，而是自动使用一条半圆弧来链接两条平行图线，半圆弧的直径为两条平行线之间的距离，如上图所示。
