CAD夹点编辑基本图元

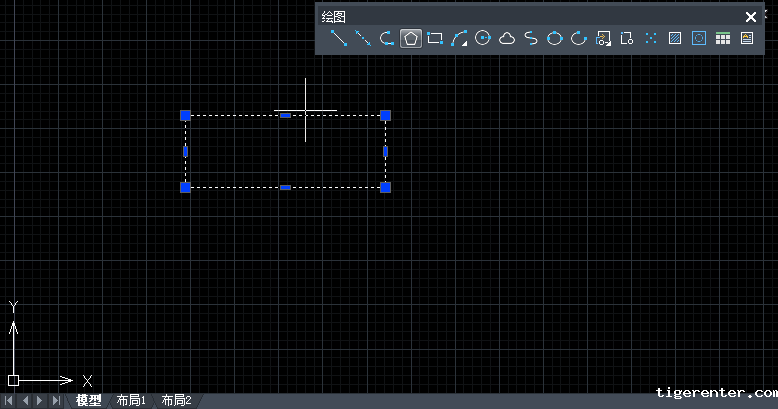

tigerenterCAD为用户提供了夹点编辑功能，使用此功能，可以非常方便地编辑图形。在学习此功能之前，首先需要了解两个概念，即“夹点”和“夹点编辑”。在没有命令执行的前提下选择图形，那么这些图形上会显示一些蓝色实心的小方框。这些蓝色的小方框也就是图形的夹点，不同的图形结构，其夹点个数以及位置也会不同。

夹点编辑功能就是将多种修改工具组合在一起，通过编辑图形上的这些夹点，来达到快速编辑图形的目的。用户只需单击图形上的任何一个夹点，即可进入夹点编辑模式，此时单击的夹点以红色亮显，可称之为热点或者是夹基点。

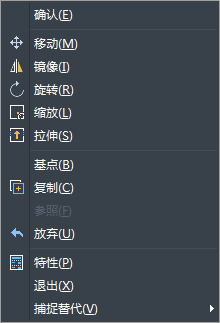

在对图形进行夹点编辑时，首先要显示出图形的蓝色夹点，然后选择其中的一个或者多个夹点，才能激活夹点编辑功能，进入夹点编辑状态。当夹点编辑功能被激活后，用户可以通过两种具体的夹点编辑模式对图形对象进行夹点编辑。当进入夹点编辑模式后，在绘图区右击，即可打开夹点编辑菜单。用户可以在夹点快捷菜单选择一种夹点模式或在当前模式下选择可用的任意选项。

此夹点菜单中共有两类夹点命令，具体内容如下：

第一类夹点命令为一级修改菜单，包括移动、镜像、旋转、缩放、拉伸命令，这些命令是平级的，用户可以通过执行菜单中的各修改命令进行编辑。

第二类夹点命令为二级选项菜单，如基点、复制、参照和放弃等，不过这些选项菜单在一级修改命令的前提下才能使用。
