在使用CAD软件过程中，我们可能会碰到标注图纸怎么插入沉头符号这个问题，那我们今天来学习一下解决这个问题的技巧吧，具体步骤如下：

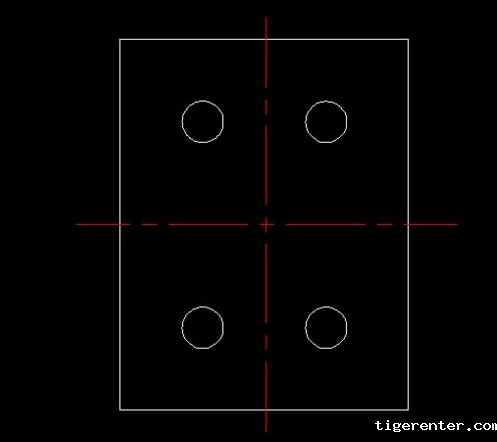

1.首先打开CAD软件，并绘制如下图图形：

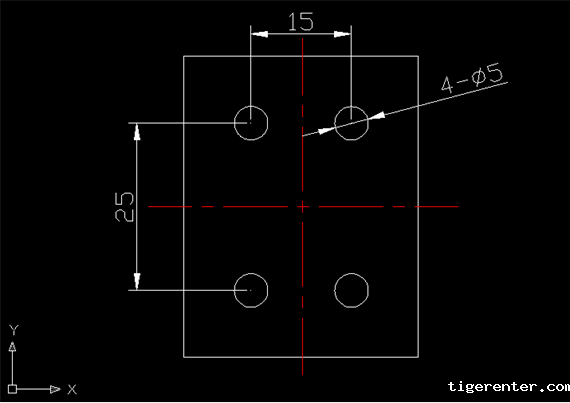

2.接着对图形进行简单的尺寸标注，如下图所示：
3.然后点击“编辑标注”，或者在下方命令行输入命令dimedit，在“输入编辑标注类型”中选择“新建N”。
4、并在出现的对话框中输入“v1.5",1.5表示沉头的深度，用鼠标选择”v1.5“，并将字体选择为”GDT“。

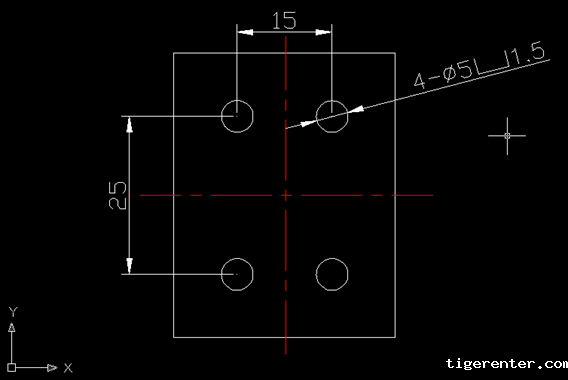

5、选择以后，再选择需要编辑的尺寸标注，就可以得到想要的效果。
关于怎样在CAD标注图纸中插入沉头符号的步骤方法分享到这里，操作不难，大家可以参考这个步骤实际操作一下会加深学习CAD的印象。
