CAD中怎么用多段线画带箭头的线
在CAD中画带箭头的线方法有很多，比如用线画出箭头的轮廓然后对箭头内部进行图案填充，但是这种方法比较麻烦，还有一种简便的画实心箭头的方法就是用多段线来画，具体的步骤如下：

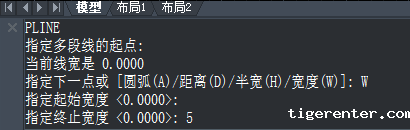

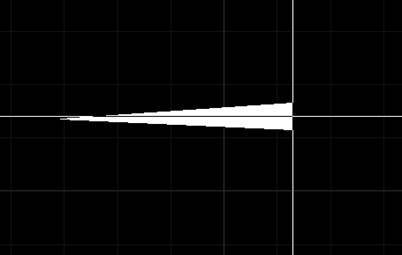

1、 在命令行中输入PLINE，根据命令行提示指定多段线的起点。再输入W，指定箭头的起始宽度为0，终止宽度为5（终止宽度即箭头最宽处的尺寸），再指定箭头的长度，箭头即完成。
2、箭头完成后不要结束命令。再输入W，指定多段线起始宽度为0，终止宽度为0，再指定直线的长度，即为箭头后的直线。

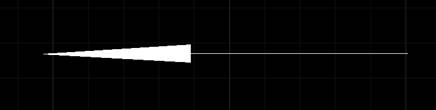

3、结束命令后，带箭头的线完成。
