CAD不规则阵列设置技巧
我们都知道CAD默认的阵列有两种，一种是环形，一种是矩形，可以创建呈圆形，矩形的阵列；那不规则或者说多线段的阵列我们该怎么去设置？这里我们可以采用“measure”定距等分命令就可以实现这一点；定距等分命令可以在选定的图形线段上根据设定的距离，插入标志和块；本文给大家介绍一下CAD如何创建椭圆阵列。

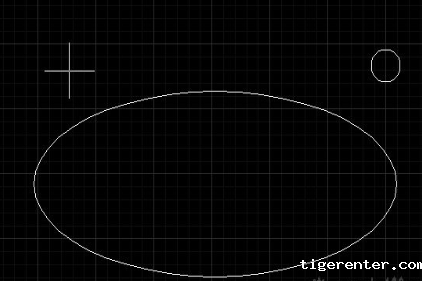

1.我们需要把圆形环绕椭圆形成阵列，如下图：

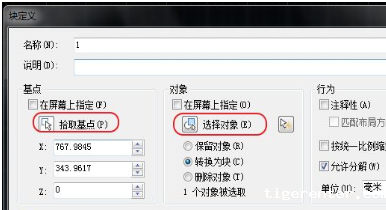

2.我们先把小圆建立为块，以为定居等分命令不支持插入图形。我们输入命令符“block”进入块面板。点击“拾取基点”，拾取小圆圆心，然后“选择图形”，将小圆，确定，建立为块。
3. 然后我们输入“ME”，进入定距等分命令，选择椭圆，右键确定。
4. 然后输入“B”选择插入块。然后输入合适的距离，就这样，一个椭圆阵列就出来了。

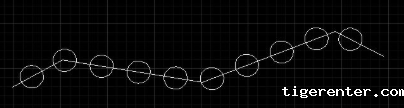

5.路径阵列同理也可以利用定距等分命令插入块实现。
