用CAD三维建模篮球

如何利用CAD绘制出三维的篮球，具体方法如下：

 1.打开CAD，layer命令（快捷键la）打开图层对话框，新建两个图层sphere和spline ，并分别设置颜色为橙色(255,127,0)和蓝色(0,0,255)，关闭退出。

2.circle命令（快捷键c）画圆，圆心为原点（0,0），半径为150mm（以下省略单位），zoom命令（快捷键z）后选择A，缩放至全屏；

line命令（快捷键l）画两条直线段，连接圆的四个象限点；

rotate命令（快捷键ro）对两条线段旋转-45度；

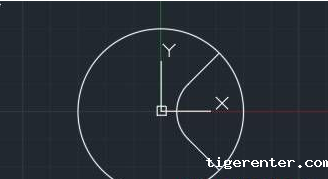

fillet命令（快捷键f）对两条线段倒圆角，倒角半径70。

copy命令（快捷键co）对整个图形复制到旁边，并用trim命令（快捷键tr）修剪掉大半圆，然后region命令（快捷键reg）进行面域。

3.回到原来图形上，mirror命令（快捷键mi）对曲线和两条直线段沿Y轴镜像；

line命令（快捷键l）沿画一条直线段，连接圆的两个象限点；

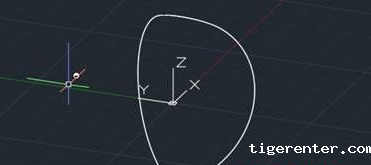

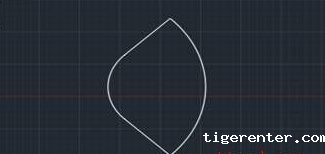

trim命令（快捷键tr）修剪，rotate命令（快捷键ro）旋转-45度，然后region命令（快捷键reg）进行面域，完成后如下图。

4.move命令（快捷键m）移动另一个面域图形至长圆弧边重合；

选择“可视化”选项卡——视图面板——西南等轴测（以便后面更直观的拉伸）；

extrude命令（快捷键ext）对移动后的面域向上拉伸150，对另一面域向下拉伸150；

sphere命令（快捷键sph）以原点的中心画半径150球体；

slice命令（快捷键sl）以原点(0,0,0)上XY平面剖切球体（保留两个面）；

intersect命令（快捷键in）对原点(0,0,0)上XY平面上两个实体相交，然后对原点(0,0,0)上XY平面下两个实体相交；

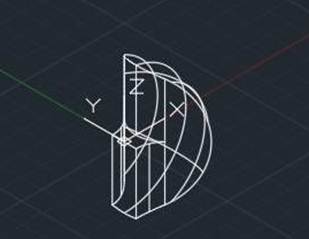

union命令（快捷键uni）对两个实体合并；完成后如下图：

5.explode命令（快捷键expl）全部分解两次；

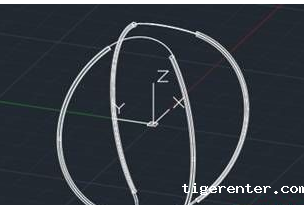

分按住shift键和鼠标中键移动鼠标调整视图后， erase命令（快捷键e）删除多余部分线条后，如图所示：

6.circle命令（快捷键c）在旁边画小圆，圆心为鼠标任意点选，半径为3；

copy命令（快捷键co）复制6个左右到旁边；

sweep命令（快捷键sw）选小圆为对象，选A选Y垂直于路径的扫掠对象，分别以五段线条为路径扫掠；

union命令（快捷键uni）对扫掠后的实体合并；

mirror3d命令（快捷键mirror3）以原点(0,0,0)上YZ平面三维镜像，union命令（快捷键uni）实体合并，完成后如图：

7.选择“可视化”选项卡——坐标面板——沿X轴旋转坐标90度， circle命令（快捷键c）以原点（0,0）为圆心150为半径画圆，沿Y轴旋转坐标90度， circle命令（快捷键c）以原点（0,0）为圆心150为半径画圆；

sweep命令（快捷键sw）选刚才的小圆为对象，选A选Y垂直于路径的扫掠对象，分别两圆为路径扫掠；

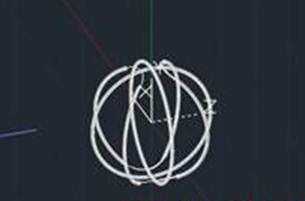

union命令（快捷键uni）实体合并，完成后如图：

8.sphere命令（快捷键sph）以原点的中心画半径150球体；

subtract命令（快捷键su）实体差集，先选球体确定再选线条确定（先选择要保留的部分再选择要去掉的部分）；

explode命令（快捷键expl）实体分解；

选择球体的每片（不选择线条实体）并合并后设为sphere层，关闭sphere层；

全选实体线条并合并，设为spline层，关闭spline层；

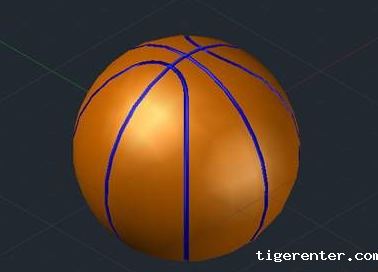

删除多余线或其它，然后打开sphere层和spline层。至此全部完成，如图：

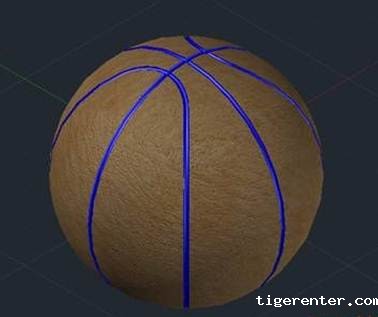

9.感觉不真实，就再贴上材质。完成如图：

以上就是篮球的三维建模教程，希望对大家有所帮助！
