设置图层颜色、线型与线宽
在创建多个图层之后，一般还需要为其设置各种特性，如颜色、线型和线宽等，具体操作如下。

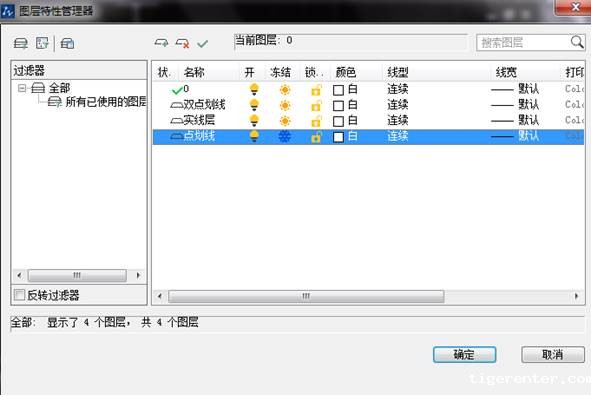

1、 单击名称为“点划线”的图层，使其处于激活状态，此时被选择的图层下面反白显示。

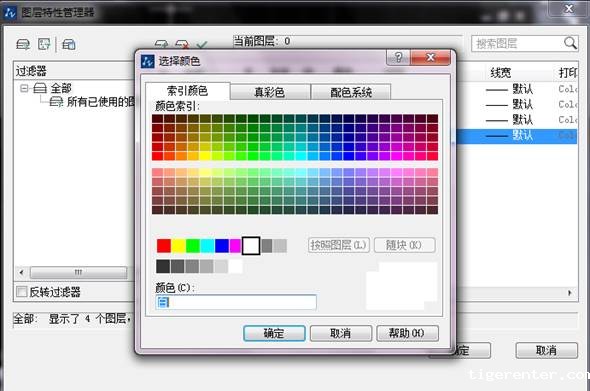

2、 在颜色区域上单击，打开【选择颜色】对话框。

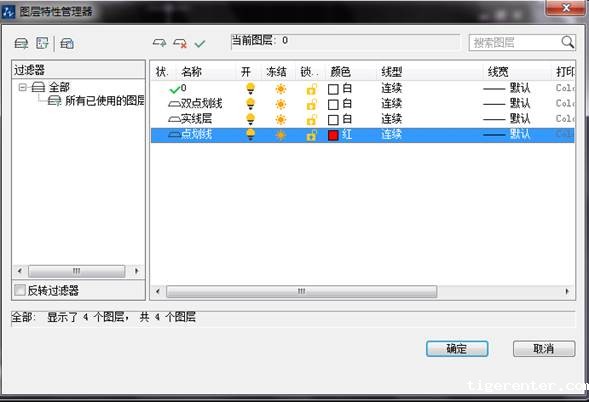

3、 选择一种颜色（如红色），单击【确定】按钮，即可将图层的颜色设置为红色。

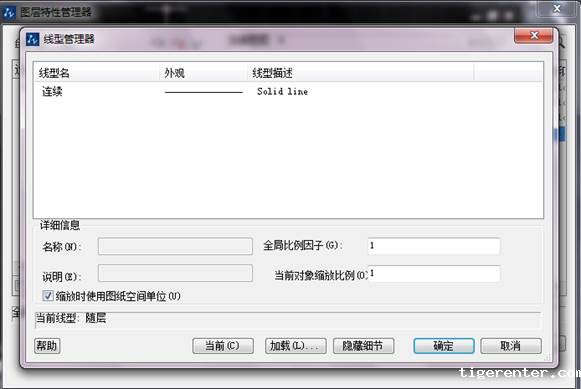

4、 设置图层线型。在线型位置上单击，打开【线型管理器】对话框。

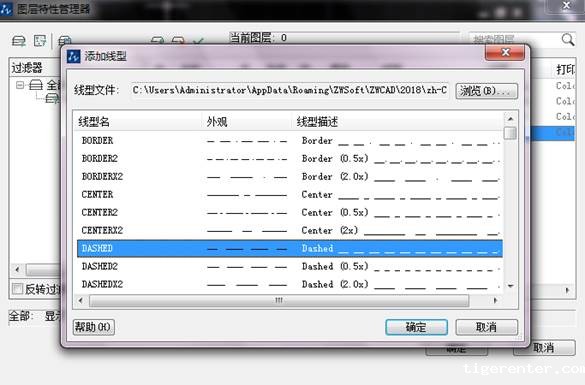

5、 单击【加载】按钮，打开【添加线型】对话框，选择“DASHED”线型。

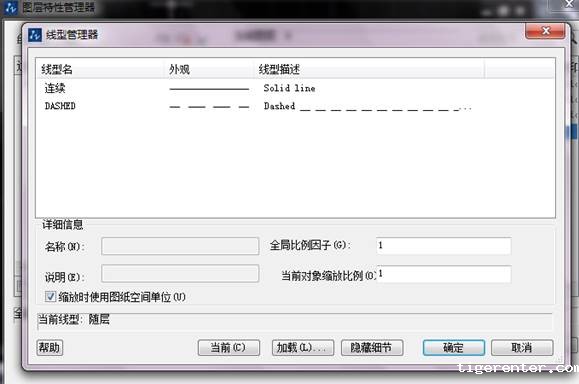

6、 单击【确定】按钮，结果选择的线型被加载到【线型管理器】对话框中。

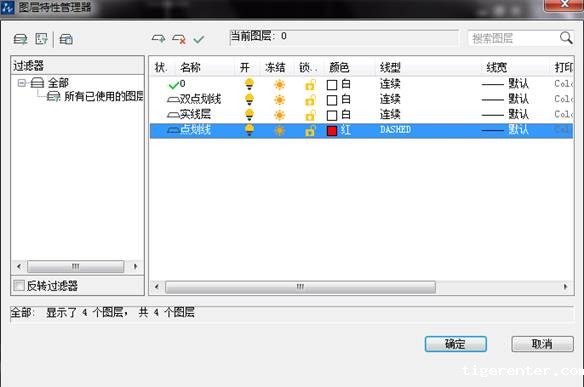

7、 选择刚加载的线型，然后单击【确定】按钮，结果此线型被附加给当前所选的图层。

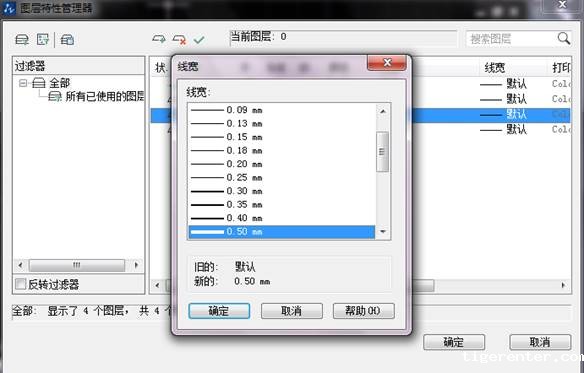

8、设置图层线宽。在【图层特性管理器】面板中选择“实线层”图层，然后在线宽位置上单击。此时打开【线宽】对话框，然后在对话框中选择“0.50”线宽。

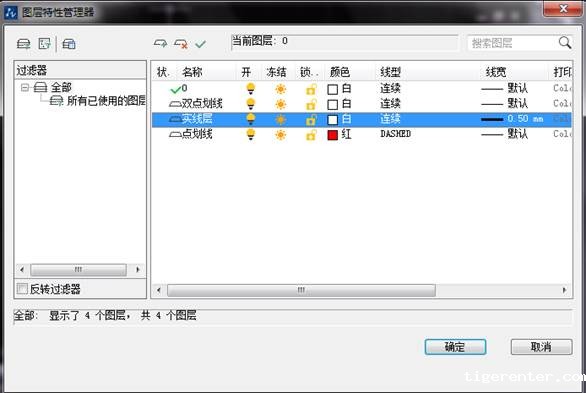

9、单击【确定】按钮返回【图层特性管理器】面板，结果“实线层”的线宽被设置为“0.5mm”。
