创建与命名图层
【图层】命令主要用于对图形内部资源进行组织、规划和控制等。由于“图层”的概念比较抽象，读者可以将其理解为一张张透明的电子纸，用户可以在每张电子纸上绘制不同线型、线宽、颜色等特性的图形，最后将这些电子纸叠加起来，即可得到完整的图样。
一般情况下，在绘制复杂图形之前，需要设置不同的图层，其操作过程如下。
1、 新建空白文件。

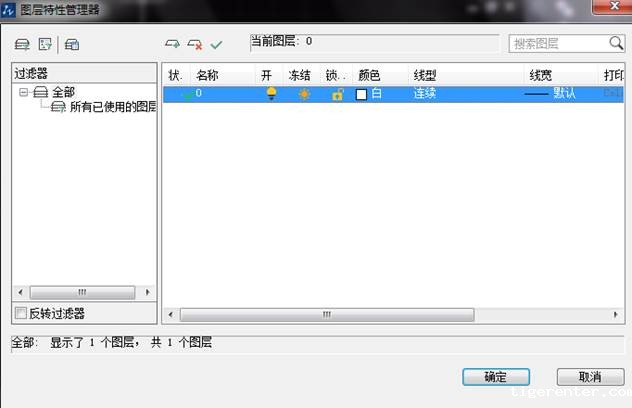

2、 单击【格式】|【图层】，打开如图所示的【图层特性管理器】面板。

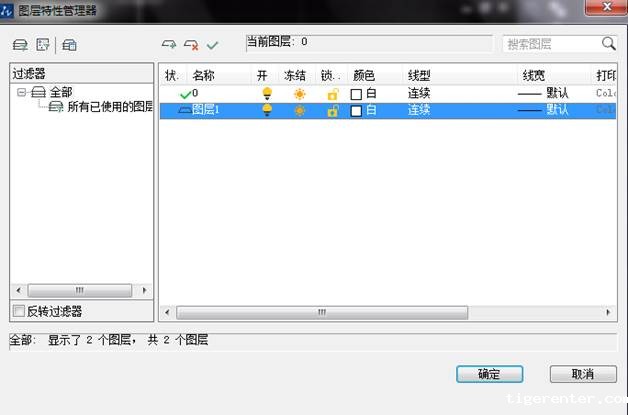

3、 新建图层，新图层将以临时名称“图层1”显示在列表框中。

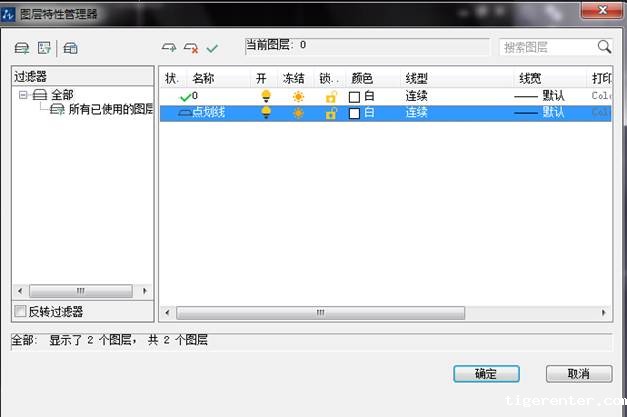

4、 在“图层1”区域输入新图层的名称，即“点划线”，创建第一个新图层。
5、 按组合键Alt+N，连续创建另外两个图层，即“实线层”和“双点划线”。
