CAD中旋转和放样命令的介绍和使用

旋转是将二维对象绕指定的旋转线旋转一定的角度而形成的模型实体，例如带轮、法兰盘和轴类等具有回旋特征的零件。用于旋转的而为对象可以是封闭多段线、多边形、圆、椭圆、封闭样条曲线、圆环以及封闭区域。三维对象、包含在快中的对象、有交叉或干涉的多段线不能被旋转，而且每次只能旋转一个对象。

调用旋转命令的方法如下：

命令行：在命令行输入REVOLVE/REV。

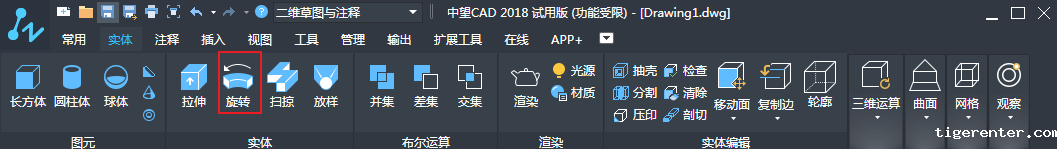

菜单栏：在顶部菜单栏的实体选项中，选择旋转图标。如图所示。

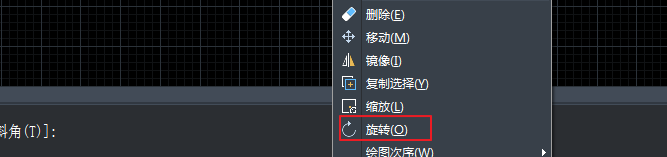

绘图区：左击鼠标，在快捷菜单栏中选择旋转选项。

通过以上三种方法中的任意一种方法即可调用旋转命令。

放样是变化的横截面沿着指定的路径或者导向运动扫描所得到的三维实体。横截面指的是具有放样实体截面特征的二维对象，使用该命令时，必须指定两个或者两个以上的横截面来创建放样实体。

调用放样命令的方法如下：

命令行：在命令行输入LOFT。

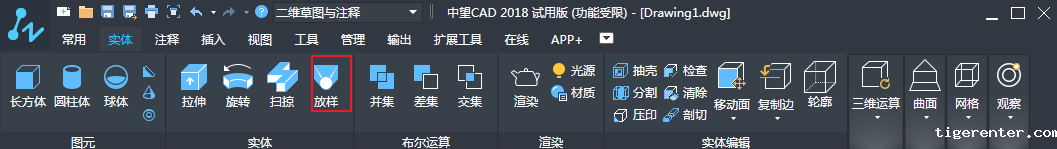

菜单栏：在顶部菜单蓝的实体选项中选择放样的图标，如下图。

通过上述任一种方法执行该命令后，即可调用放样命令。要注意的是：放样时使用的曲线必须全部开放或者全部闭合，不能使用既包含开放又包含闭合的曲线的一组截面。

补充：扫掠工具的调用

在命令行输入SWEEP即可调用扫掠命令。使用扫掠工具可以将扫掠对象沿着开放或者闭合的二维或三维路径运动扫描来创建实体或曲面。扫描对象可以说直线、圆、圆弧、多段线、样条曲线、二维面和面域。
