有些时候大家会需要将CAD图纸输出为高分辨率的光栅图像，然后用到一些图像处理软件，比如photoshop进行颜色填充或其他图像处理。在CAD中用输出命令（export）命令可以输出BMP图像，但这种图像就相当于屏幕截图，很低的分辨率明显不能满足大家的需要。
其实，无论是新利全站体育官网登录还是其他CAD都提供了虚拟的光栅图像打印驱动，通过常规的打印操作就可以输出高分辨率的光栅图像。只是需要先安装一下驱动，有些CAD默认就已经安装了一两种光栅图像的虚拟打印驱动，只是驱动安装方法略有不同。

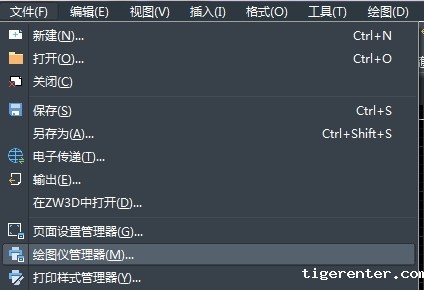

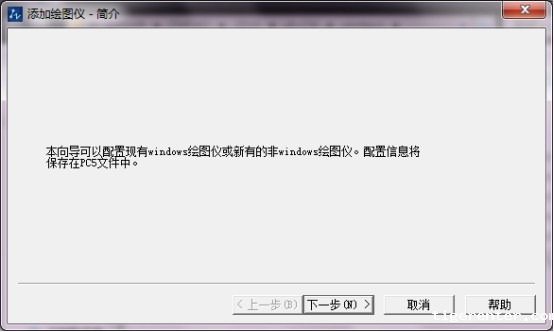

新利全站体育官网登录的“文件”下拉菜单下有一个“绘图仪管理器”，选择这个选项，会直接打开内置驱动的目录，在目录中有一个“添加绘图仪向导”，双击此文件可以开始驱动安装，直接点两次“下一步”，在“打印机型号”左侧列表中选择“光栅文件格式”，右侧选择你需要的驱动。如果没有你需要的格式，你可以选择一个相近的格式，输出后用图形处理的PS等软件再转换一下就好了。最后按“下一步”完成安装，打印机名字自己也可以改。如下图所示：
安装好驱动后，光栅图像打印驱动就会出现在打印对话框的打印机列表中，要输出光栅图像的时候，选择此打印机即可。其他设置，如纸张大小、打印范围、打印比例和打印样式表和常规打印设置一样，点“属性”按钮可以设置输出光栅图像的分辨率。
