当我们将CAD图纸绘制好了之后，一般来说都要把图纸打印出来，图纸打印出来了，这项工作才算到了尾声，才可以认为绘图工作基本完毕（当然还有整理归档等）。打印时，打印的比例问题是一定要考虑的。打印比例和绘图比例合理，那么最后完成的图纸就清晰美观漂亮。不合理的话，即使绘图界面美观，打印出来的效果就并不理想了。那么打印比例和绘图比例应该注意些什么呢？

一般来说，最终打印的图纸有按照比例和不按照比例两种。按照比例的一般是施工图；不按照比例的情况有很多，一般有方案文本、过程图、条件图等，最近几年的初步设计（扩初设计）文本也逐渐变成不按照比例，打印成A3大小。

先来看看按照比例打印的施工图。施工图基本上都是按比例出图的，但是在出图时会有不同的比例设置。比如说，平立剖一般都是1:100，楼梯间、卫生间是1:50，节点大样是1:20，装修图中的节点大样则可能会有1:10、1:5、1:2等的比例，总图的常用比例是1:500,有时候也会有1:1000、1:2000等。我接下来以一套包括平立剖面图、楼梯间、卫生间大样和节点大样的常规的建筑施工图来举例说明。

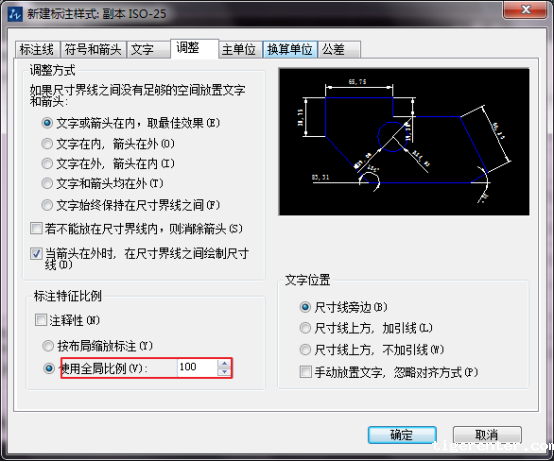

首先，我们一开始绘制的一般都是平面图，这时应该以实际每1MM对应CAD中的每个标准单位1来绘制，接下来的其他立剖面也同样。这时，有两个地方应该要注意：一是所有的字体基本上都应设置为350高度左右，房间名可稍大些，图纸名称等专用字体高度另定。二是在进行尺寸标注后，将该尺寸标注的“标注全局比例”设置成100。其它的设置，按照前文所述。

接下来是1:50比例的楼梯大样和卫生间大样。在绘制这样的图时，一般先将平面图中的相关部分拷贝到原来图纸旁边，然后删除和剪接掉多余的部分。

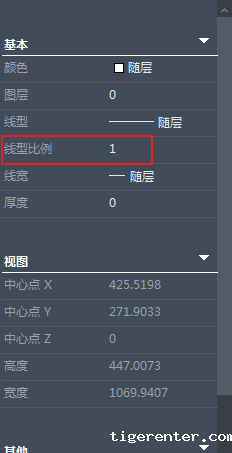

下面就要对一些东西进行修改了。一是线型比例（如上图所示），除实线外，其他的如虚线、点划线等都改为原来一半的线性比例；二是字大小、标高大小、轴线号大小，同样的Scale为原来的0.5比例；三是标注设置，将这一部分的所有标注中的“标注全局比例”修改为50。这样的话，按照1:50的比例打印出来时，各部分的大小尺寸都会比较合适。1:20的节点大样绘制方法一样。
