作为机械设计领域应用广泛的专业CAD软件，新利全站体育官网登录机械版具备许多智能化的功能帮助设计师在日常工作中提升设计质量与效率。其中，局部详图功能的使用频率很高，实现局部放大视图与原图的参数化联动，设计师无需重复绘制局部视图以及手动更新。

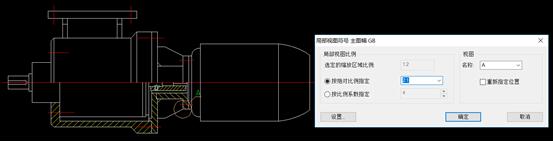

图/新利全站体育官网登录机械2019局部详图功能

通常情况下，设计师在进行一些精密的机械零件设计过程中经常需要查看局部图形的具体内容，以确保绘图的准确性。以往的图纸局部放大操作步骤较多，设计师需先复制需要展示的部分图纸内容，通过缩放功能获得所需要的比例大小后将其摆放在该零件的一侧。该种方式效率低且容易遗漏。

而在tigerentercad机械版2019中，利用局部详图功能可快速对零件进行局部放大，并且放大的局部图纸可随意放在该零件的旁边。更重要的是，由于局部放大图与原图之间具有参数化关联关系，当原图的尺寸、形状、比例等发生变化时，局部放大视图会自动改变更新相应的参数，同步显示为最新状态，设计师无需手动重新生成局部视图，从而提高设计效率。

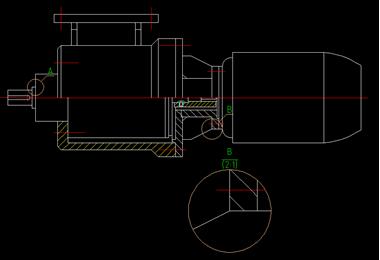

图/局部详图自动同步更新

另一方面，新利全站体育官网登录机械版的局部详图功能使用简单便捷。设计师只需在菜单文件中选择“局部详图”或者快捷命令“ZWMDETAIL”即可启动该命令。在具体的操作中，设计师可根据要求进行个性化设置，不仅可将展示现状由系统默认的圆形改为矩形，还可通过“局部视图符号”对话框灵活设置比例显示、视图名称、局部视图边界、文字、颜色等，非常人性化。

新利全站体育官网登录机械版的局部详图功能不仅让密集复杂图纸部分轻松表达，显示内容的准确性更高，同时也帮助设计师节省了许多工作时间，提高工作效率。
