tigerenterCAD机械版是一款专业的机械设计软件，具备了标准零件库、自动生成明细表、支持多图幅多比例图纸等系列智能化功能，帮助设计师提高绘图效率。针对复杂机械图纸设计中包含大量标注类工作问题，新利全站体育官网登录机械版的智能化标注功能实现了从尺寸标注到序号标注、从粗糙度标注到形位公差标注、从局部详图到向视图，全部一步完成标注，大幅度简化了设计师手动标注的工作量。

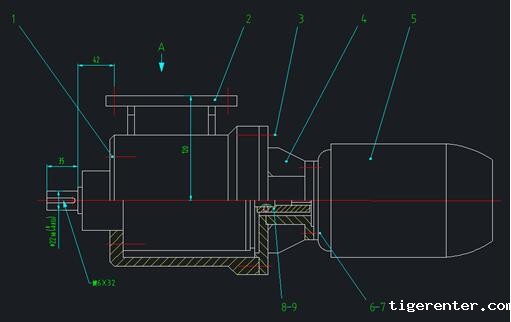

图/方向符号标注
众所周知，在一些复杂的机械零件设计中，设计师通常需要准确表示出零部件的某个视同方向或部分区域内图形的视图方向，有时甚至会在图纸上同时显示零件的不同视图方向。在新利全站体育官网登录机械版2019中，设计师通过“方向符号”功能就可快速完成该部分工作。

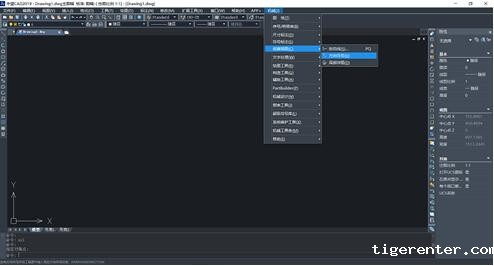

图/新利全站体育官网登录机械版方向符号功能
在新利全站体育官网登录机械版中，设计师只需依次点击软件操作界面的菜单栏中【机械】—【创建视图】—【方向符号】就可以快速启动该命令；系统会出现如下提示：请确定源视图标记标注点或 [配置(C)]。

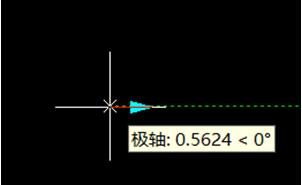

图/指定插入点
此时，设计师只需滑动鼠标，在绘图区域中指定符号的插入点，就可以显示【向视图符号】对话框。
图/向视图符号对话框
需要注意的是，对话框中的【向视符号】代表要表现的多个视图的信息，如果是精密图纸，很多时候会创建多个视图，别用大写字母A、B、C……依次表示。【视图比例】代表设定向视图符号的标签比例。【选择方向】是指方向符号的旋转方向。当设计师设置好向视符号、视图比例和旋转方向后，命令行会再次提示“请确定投影角度或[配置(C)] <配置(C)>”，设计师在可指定符号旋转角度，而这也是方向的关键所在，一般箭头的方向表示正常目光的朝向。随后，命令行会提示“请确定目标视图标记标注点或 [配置(C)] <配置(C)>”，设计师需单击该方向图形对象的旁边位置，以指定方向符号文字的插入点。

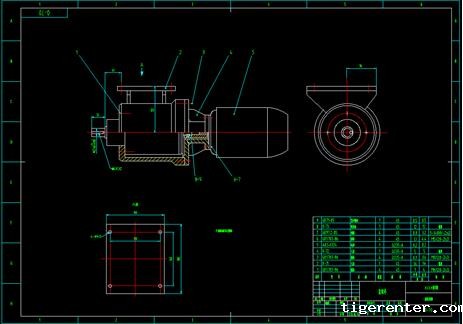

图/完整的机械设计图纸
小结：新利全站体育官网登录机械版充分考虑了设计师的操作习惯和绘图方式，同时提供专业的绘图功能，帮助设计师避免手动插入字母、手工绘制箭头等琐碎操作，从而提高设计效率。
