去除cad中多余的线型
去除cad中多余的线型proe或其它类的图纸转出到cad可能会有不是cad设置的线,小编为大家讲解一下如何快速简洁的清除

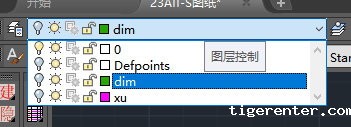

第一步:在图形中查看一下图层,找到多余的线型

第二步:将多余线型外的所有线型关闭,顺便可以确认哪些线是多余的

第三步:将多余线型MATCHPROP更改成CAD中自己需要的线型 ,记得最后看看是否有图层还没完成.

方法/步骤2

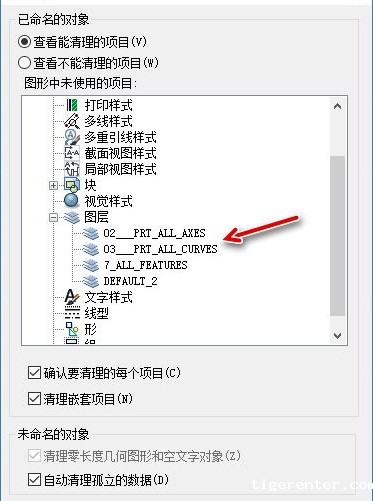

选 择实用工具中的清理工具

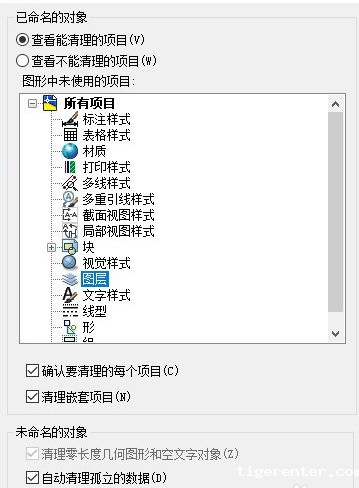

清理完成后的效果


推荐阅读:CAD转换成PDF
推荐阅读:CAD布局
