CAD如何完成线性标注
在CAD中，线性标注命令可以提供水平或者是垂直方向上的长度尺寸标注。那大家是否知道在CAD中如何完成线性标注呢？我们一起来看一下具体的方法步骤吧！

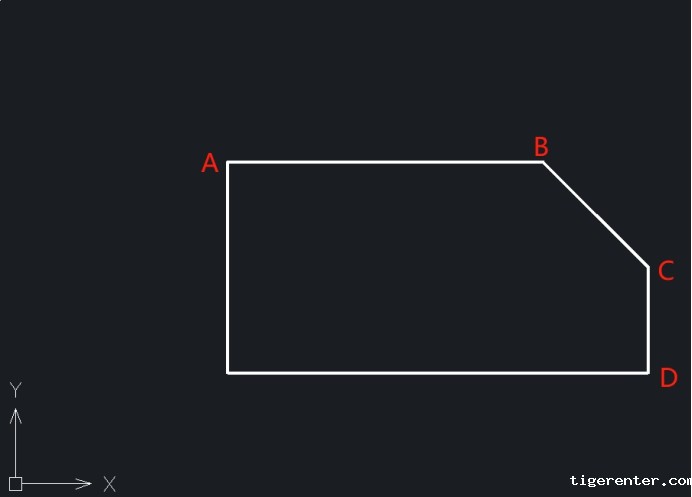

1. 打开一个图形文件，如下图所示，为了方便描述，小编标记了一些字母，我们将以此图形来一步步给大家演示完成这个线性标注的步骤。

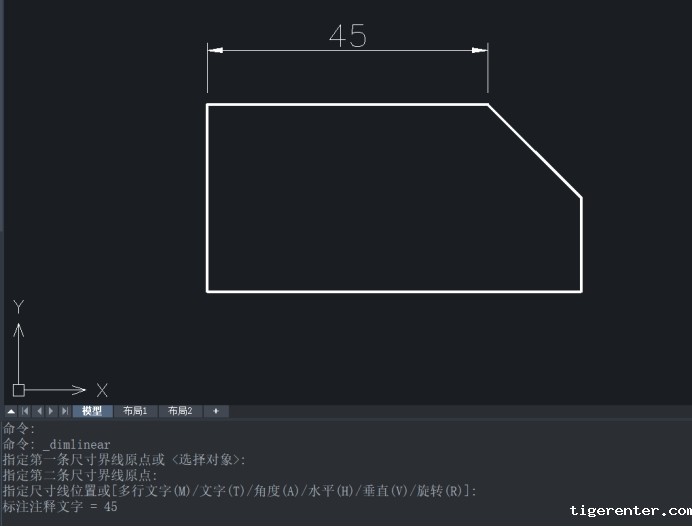

2. 依次点击【标注】——【线性】按钮，或者是在命令行输入DIMLINEAR并回车键确认。根据命令行提示，依次选取A、B两点，接着向上拉出标注尺寸线，自定义合适的尺寸线位置。

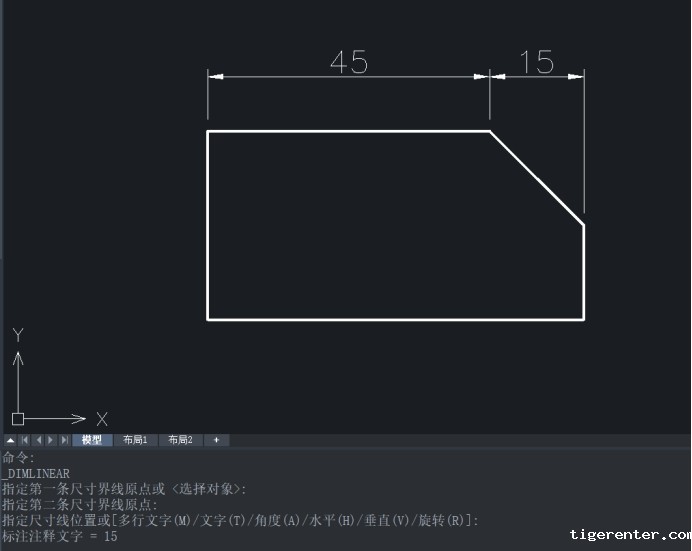

3. 按回车键继续执行线性标注命令，依次选择B、C两点，接着向上拉出标注尺寸线，使用对象捕捉工具捕捉到前一个标注的箭头尖端位置，使其与前一个标注对齐。
4. 重复第3步中的操作，在拉出尺寸线时向右拉，可以拉出垂直方向的线性标注。

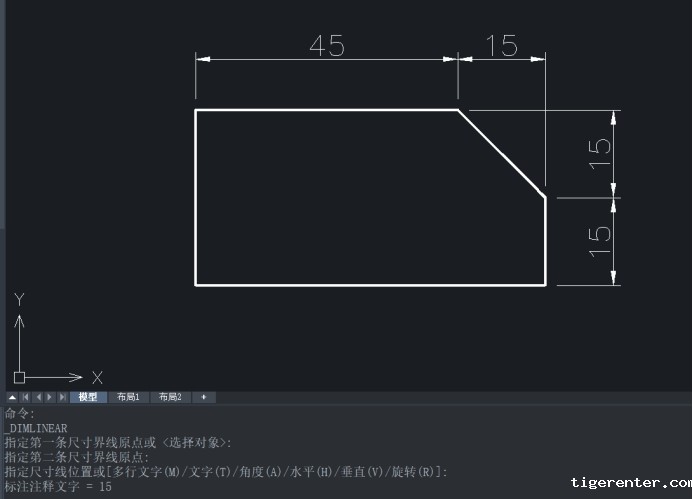

5. 按回车键继续执行线性标注命令，对C、D两点进行标注，效果图如下所示。
以上就是在CAD中完成线性标注的方法，线性标注只能标注水平、垂直方向或者指定旋转方向的直线尺寸。需要注意的是，在拾取标注点时，一定要打开对象捕捉功能，精确地拾取标注对象的特征点，这样才可以在标注与标注对象之间建立关联性。
