CAD如何完成尺寸公差标注
在CAD中，创建标注样式时可以为每一个尺寸都附加上尺寸公差，但是公差并不是每一个尺寸都需要，我们可以通过“特性”选项板来修改已有标注的公差。接下来我们一起来看一下怎样利用对象特性管理器编辑尺寸公差标注的吧！

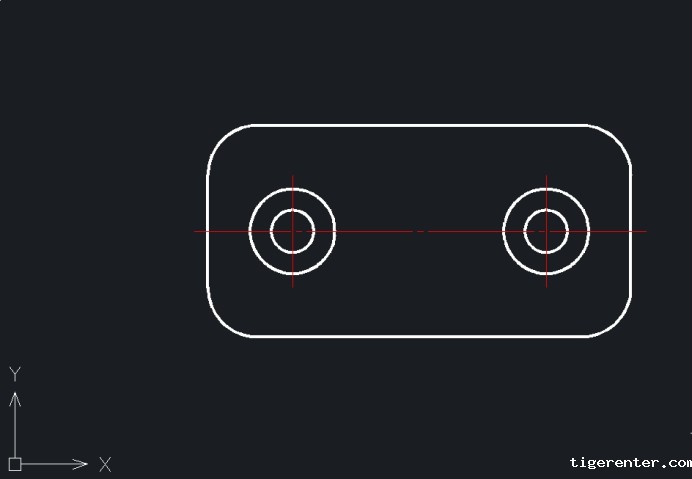

1. 打开一个图形文件，如下图所示，我们将一步步对左右两个孔的间距进行标注，并且附加上极限偏差“+0.05”和“-0.02”。

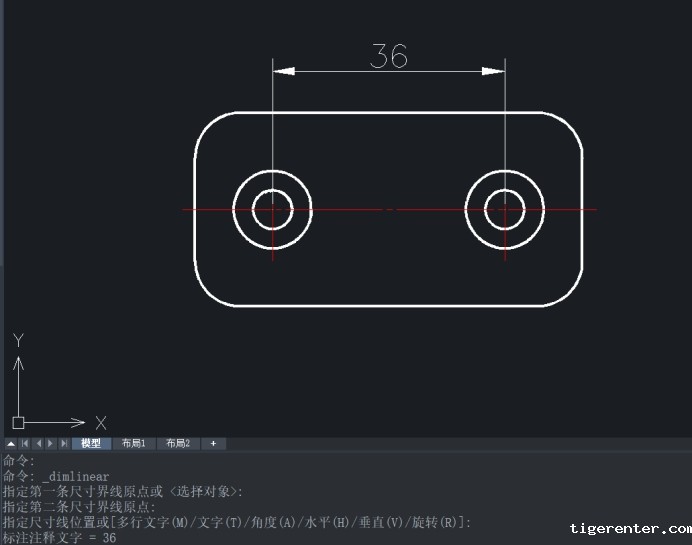

2. 依次点击【标注】——【线性】按钮，根据命令行提示，确保打开对象捕捉，依次选取左边圆心和右边圆心，向上拉出合适的尺寸线位置，如下图所示。

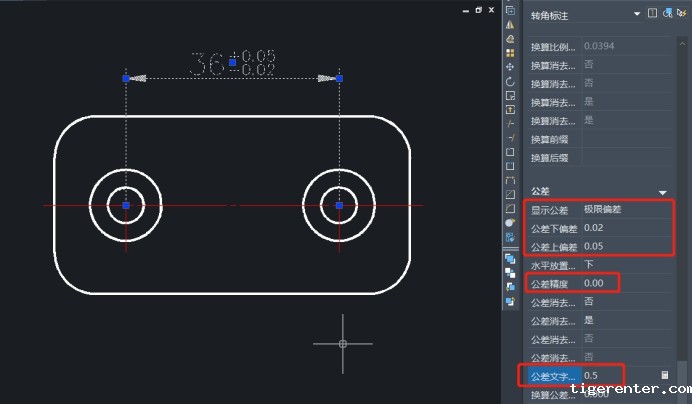

3. 选择完成的线性标注36，按Ctrl+1快捷键，弹出【特性】选项板，在【公差】选项组的【显示公差】下拉列表中选择【极限偏差】，在【公差精度】中选择“0.00”，在【公差上偏差】数值框中输入“0.05”，在【公差下偏差】中输入“0.02”，在【公差文字高度】中输入“0.5”，如下图所示。

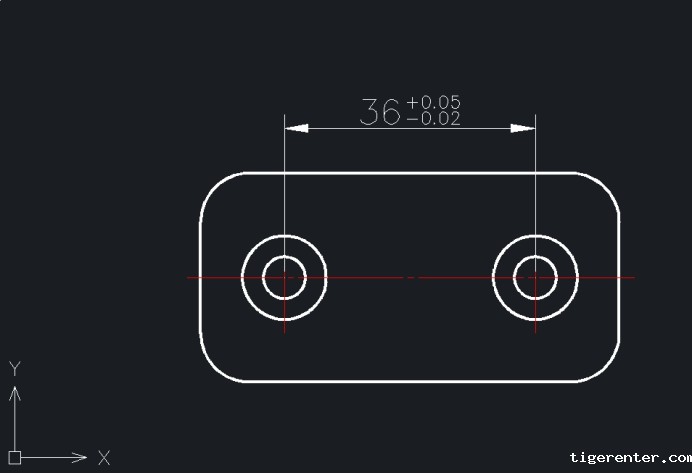

4. 关闭【特性管理器】，按“Esc”键取消标注对象的选择，效果如下图所示，已经完成了对这个线性标注添加尺寸公差的操作。
以上是完成尺寸公差标注的一个方法，用这个方法我们还可以标注“对称”“极限尺寸”“基本尺寸”等形式的带有公差的尺寸。
