CAD利用标注的关联性进行编辑
在CAD中，默认标注尺寸与标注对象之间具有关联性，也就是说，如果修改了标注对象，标注会自动更新所以，利用关联性修改标注的方法是：直接修改被标注的对象。接下来让我们一起看一下具体操作吧！

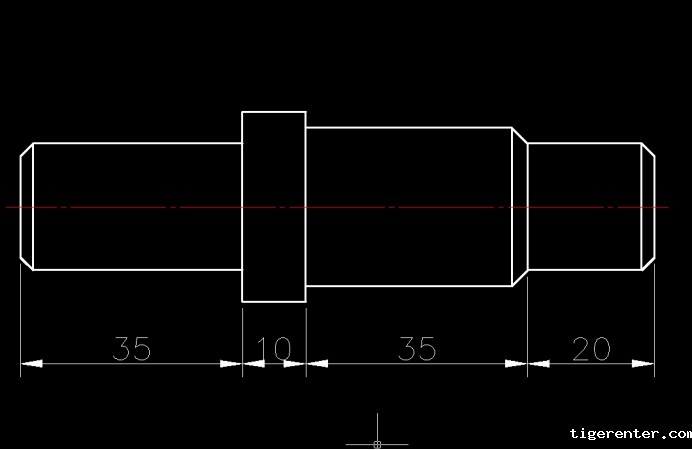

1. 对下图中左边长为35的一段轴的标注进行编辑，将它的长度更改为40，则只需要使用拉伸命令，将这段轴的实际尺寸更改为40，那么标注就会自动更新为40。

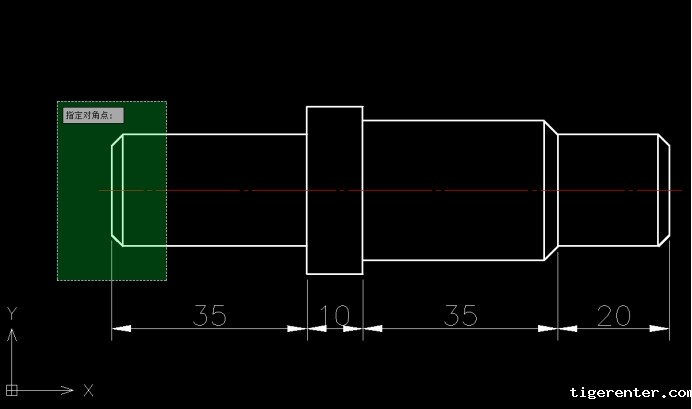

2. 依次点击【修改】——【拉伸】按钮，激活拉伸命令，根据命令行的提示，用交叉窗口从右到左选取要拉伸的图形对象，接着按回车键结束选择。

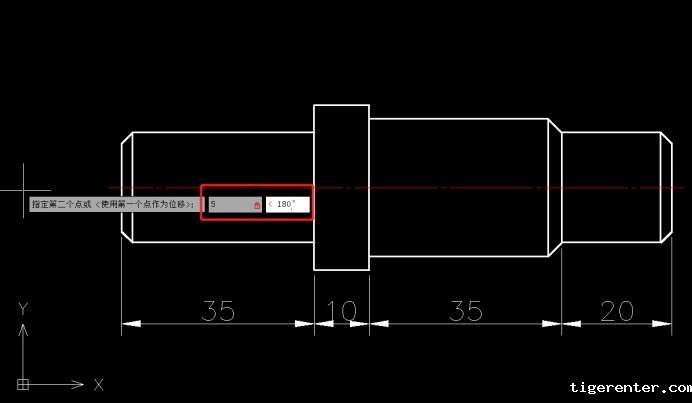

3. 拾取任意点作为基点，接着根据命令行提示，在确保向左捕捉到180°极轴角的情况下输入偏移量5，接着按回车键确定，如下图所示。

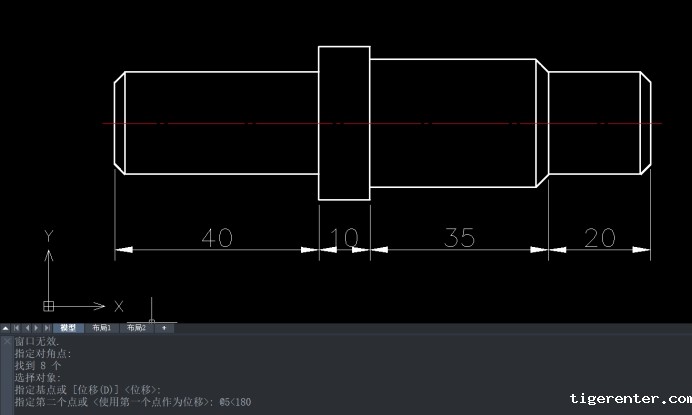

4. 完成拉伸后，我们可以发现图形拉长了，标注也更新了，如下图所示。
以上就是在CAD中利用标注的关联性进行编辑的一个操作演示，希望对大家有所帮助!
