关于CAD模型差集操作小技巧
模型差集在CAD中的用法大家了解多少呢?
1.首先,我们打开CAD软件。

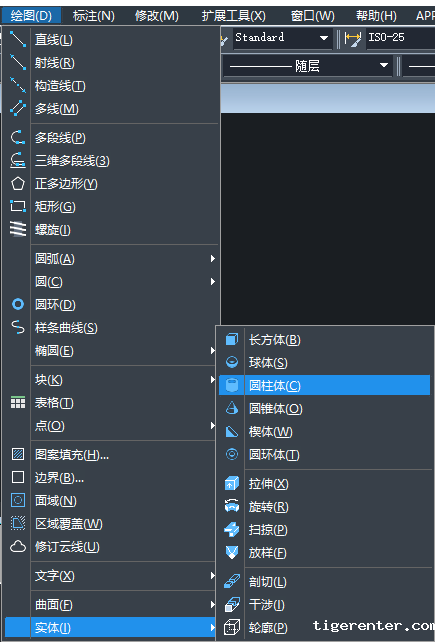

2.我们通过菜单栏点击【绘图】点击【实体】再点击【圆柱体】。

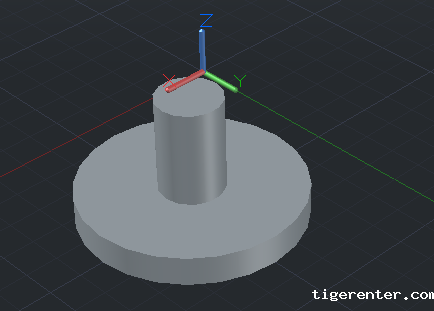

3.然后,绘制两个相互叠加的圆柱。

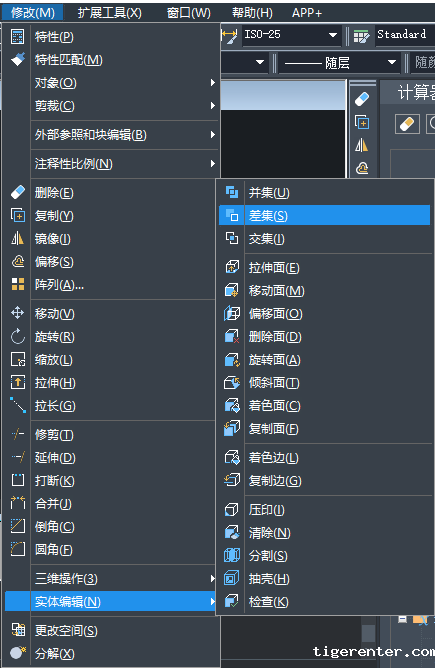

4.接着点击【修改】点击【实体编辑】再点击【差集】。

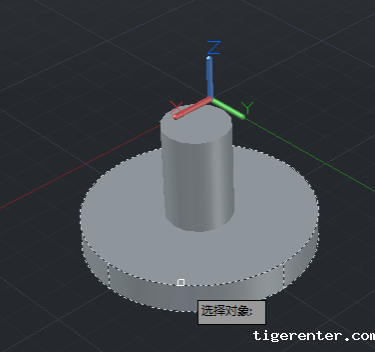

5.我们通过鼠标左键在绘图区选择要从中减去的实体对象,底部大圆盘中减去圆柱。

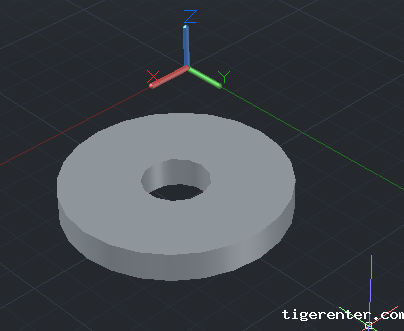

6.选择好后再选择要减去的对象(长圆柱),回车,最终差集效果如下图。
