CAD视口的编辑与调整
在CAD中，创建好的浮动视口可以通过移动、删除、复制等命令进行调整复制，也可以通过编辑视口的夹点调整视口的大小、形状，还可以对视口边界进行剪裁。如果双击进入视口的模型空间，可以直接对模型空间中的对象进行修改，修改将反映在所有显示修改对象的视口中。
1. 删除视口

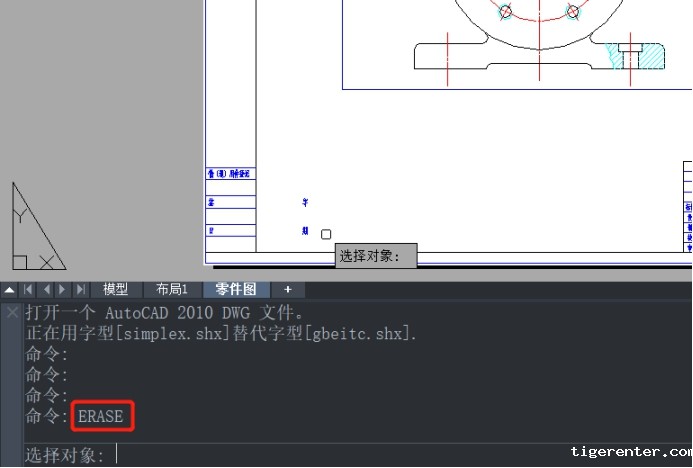

在布局中，如果不需要视口了，可以使用ERASE命令删除视口，选择视口后按“delete”键也可以直接删除视口。删除视口并不会影响到模型空间中的对象。
2. 移动、复制、更改视口尺寸
在布局中可以使用MOVE命令改变视口在图纸上的位置；也可以通过COPY命令复制一个相同的视口到不同的位置上；另外，通过夹点编辑可以改变视口的尺寸或形状。可以使用ARRAY命令阵列多个相同视口。
3. 剪裁视口

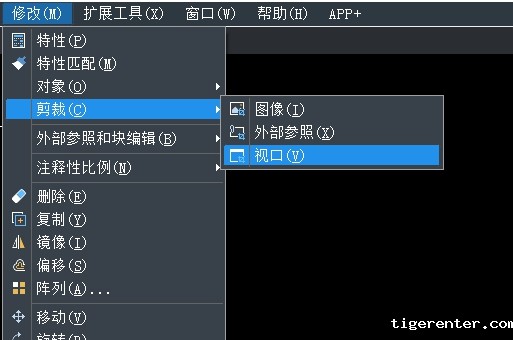

通过依次点击【修改】——【剪裁】——【视口】按钮，可以对视口边界进行剪裁。
以上就是CAD中对于视口的一些编辑与调整操作，希望可以帮助到大家！
