CAD检验标注可以使用户有效地传达应检查制造的部件频率，以确保标注值和部件公差处于指定范围内。检验标注由边框和文字值组成，检验标注的边框由两条平行线组成，末端呈圆形或方形。文字值用垂直线隔开。检验标注最多可以包含三种不同的信息字段：检验标签、标注值和检验率。那如何添加检验标注我们今天来学习一下，具体步骤如下：

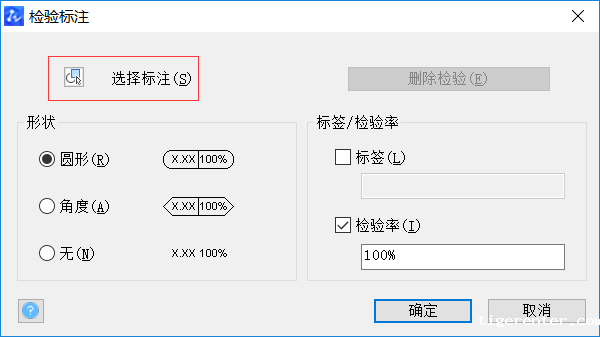

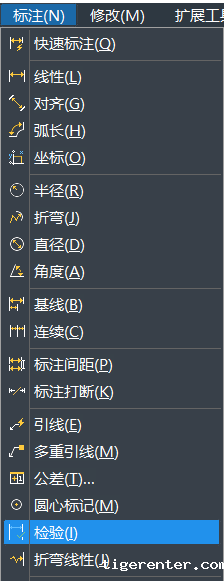

1.首先打开CAD软件，单击CAD“标注”工具栏中的“检验”按钮，或在命令栏中输入【DIMINSPECT】命令，打开如图所示的“检验标注”对话框。

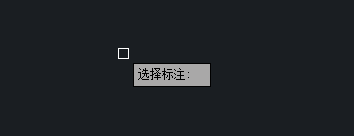

2. 在“检验标注”对话框中单击“选择标注” 按钮，然后在图纸中选择一个尺寸标注，按【Enter】键返回到“检验标注”对话框。

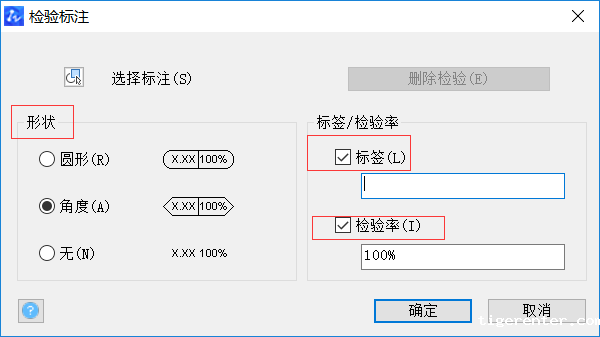

3. 在“形状”参数栏中选择线框类型；在“标签/检验率”参数栏中指定所需的选项，选中“标签”复选框， 然后在文本框中输入所需的标签；选中“检验率”复选框，然后在文本框中输入所需的检验率。
4.单击“确定”按钮。
注：可以将检验标注添加到任何类型的标注。检验标注的当前值显示在特性选项板的“其他”下。这些值包括用于控制边框外观以及标签和检验率值的文字的特性。
以上是关于在CAD中如何添加检验标注的方法分享，操作步骤不难，相信大家都能学习这个知识点。
