当CAD图形密集捕捉不到需要的点时怎么办

绘图过程中，我们通常会打开端点、中点、交点等几个常用的捕捉选项，有的设计师为了方便会将所有捕捉选项都打开。可是打开的捕捉选项多了，图中满足条件可以被捕捉的特征点就非常多。当图形比较密集时，光标移动到某一位置，捕捉靶框内可能会有多条线，同时会捕捉到多个点，但CAD一次只能显示一个捕捉标记，而捕捉到的点有可能不是我们所想要的点。为了找到我们需要的点，我们有时还会放大图形。实际上遇到这种问题并不用麻烦，当图形局部较为复杂时，可以利用TAB键在满足条件的点之间切换。

我们先通过切换直线的端点、中点的简单例子看TAB键的应用：

1、打开对象捕捉，并设置端点、中点选项。

2、输入L命令画直线，将光标移动到图中的某一条直线上，然后按TAB键看捕捉点的变化，如下图所示。

我们可以看到光标位置不变，通过按TAB键就可以捕捉到直线上所有满足条件的特征点。当然，单纯一条直线端点、中点的捕捉利用移动光标很容易解决，所以完全可以不用TAB键。

我们再来看一个相对复杂一些的例子，三条相交直线形成了一个小三角，当光标移动到小三角附近时，我们可能捕捉到某一个交点，也可能捕捉到某条线的中点，这时TAB键就非常有用了。如下图所示。

光标停留在图中所示位置，按TAB键可以捕捉到三条线的交点、中点、端点等，切换过程中不仅会出现捕捉标记，相关的图形还会虚线显示，让我们清楚地知道是哪条线的中点或是哪两条线的交点。

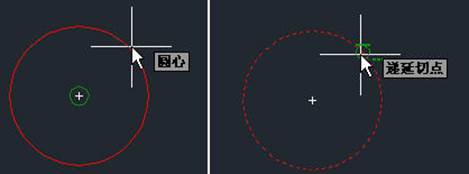

还有一些情况下，由于捕捉选项之间是有优先级设置的，因此只有用TAB键才能切换到我们需要的捕捉选项。例如下图中我们同时打开了圆心和切点的捕捉选项。由于圆心优先于递延切点，光标放到圆上时，只能捕捉到圆心。除非我们将圆心捕捉选项关掉，才能直接捕捉到递延切点，此时如果知道用TAB键的话就好办了，如下图所示。
