CAD如何用修剪命令剪裁图形?
我们在CAD中绘制设计图时,需要修剪图块该怎么去操作呢?
1.首先,我们打开tigerenterCAD软件。

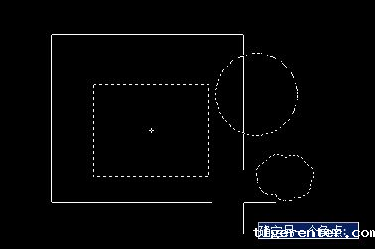

2.我们输入剪裁命令“XCLIP”,然后选择要剪裁的图块,然后选择新边界,就是拉一个裁剪框的意思;然后根据需求选择多线段框还是矩形框。

3.拉出一个矩形。

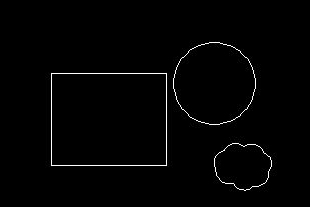

4.选择之后确定就完成图块修剪了。
