CAD标注文字旋转和倾斜的步骤方法

在使用CAD软件过程中，当我们标注图形文字时，想要文字和标注的图形平行或看上去在同一平面上，这时候CAD需要将标注的文字旋转角度，该怎么旋转呢？下面我们就来看看如何设置CAD标注文字方向的方法吧，以下图为例：

一、标注

1、通常绘制平面图的时候我们用的都是线性标注，线型标注无论标注图形是否倾斜，标注线本身都是水平或竖直的，也就是说只能标注图形的X向或Y向尺寸。

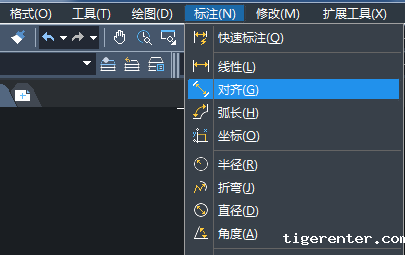

要想标注斜线的长度，一般情况用对齐标注就可以满足要求了。在菜单中选择【标注】——【对齐】，或者直接在下方命令行输入DAL快捷键，执行对齐标注的命令，如下图所示：

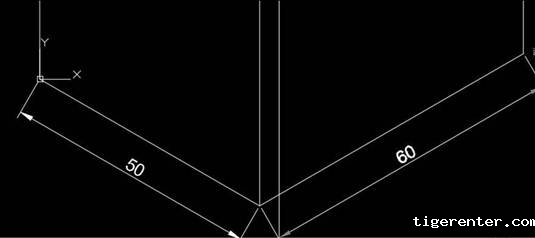

2、捕捉线的两个端点，即可完成对齐标注，如下图所示：对齐标注的标注线和文字都已经被旋转到跟标注的线平行和垂直了

二、设置标注的倾斜角度

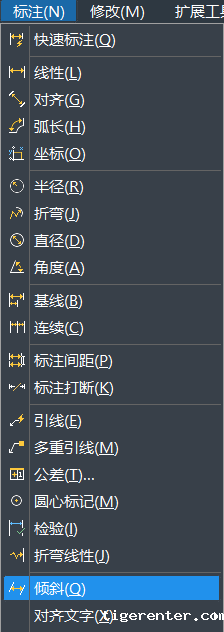

1、如果标注的是三维模型的轴侧图，想更好地模拟三维效果，我们希望标注看上去在图形所在平面并与图形平行，这个则需要设置标注的倾斜角度，在菜单中选择【标注】——【倾斜】，如下图所示：

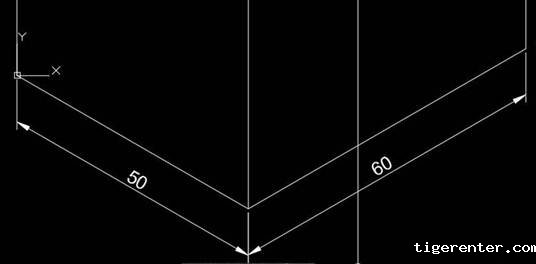

2、执行倾斜命令后，框选上图中的两个对齐标注，输入90度，作为倾斜角度，如下图所示。大家会看到标注的边界线变成与X轴呈90度的方向，但文字没有什么变化。

三、设置文字倾斜角度

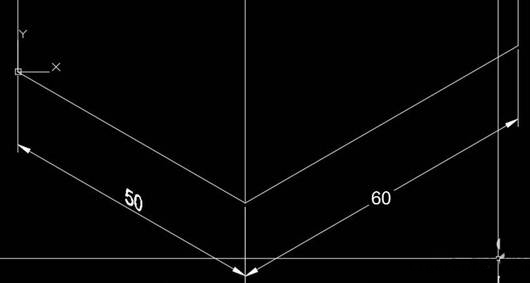

如果想文字跟标注的尺寸线有同样的倾斜效果，可以直接设置文字的倾斜角度，设置方法有两种。一种是在文字样式中设置倾斜角度，还有一种方法是直接编辑标注文字，直接设置文字的倾斜角度。

四、设置文字的旋转角度

在有些情况下，标注是倾斜或竖直的，但为了看图方便，标注文字保持水平，此时我们可以设置标注文字的旋转角度。

1、在CAD中也专门提供了标注文字的旋转命令，输入DIMTEDIT，回车，输入A，回车，来设置文字的旋转角度。

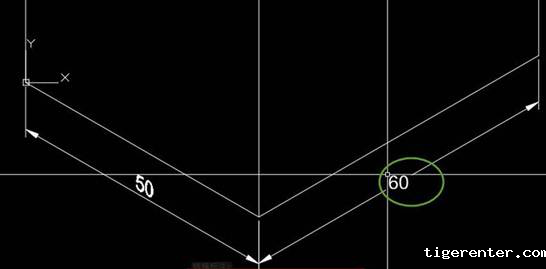

2、执行标注文字角度命令，单击右侧标注的文字，我们可以直接输入文字与X轴正向的角度。输入0.1，我们会发现文字就基本接近水平了，如下图所示：

以上是CAD中关于文字标注的旋转和倾斜的详细介绍，希望这些技巧对大家有所帮助。
