CAD文字编写及设置技巧
轴测图在CAD中编写文字技巧，我们在使用轴测图文字是不能直接编写的，我们需要用到倾斜角和旋转角来设置文字，本文给大家介绍一些使用技巧，希望能帮助到大家！
编写小技巧：
在右轴测面上编写，文字需要采用30度倾斜角，同时旋转角也是30度。
在左轴测面上编写，文字需要采用-30度倾斜角，同时旋转角也是-30度。
在上轴测面且字平行于X轴，文字需采用-30度倾斜角，同时旋转角为30度。
在上轴测面且文字平行于Y轴，文字需采用30度倾斜角，同时旋转角为-30度。
操作步骤：

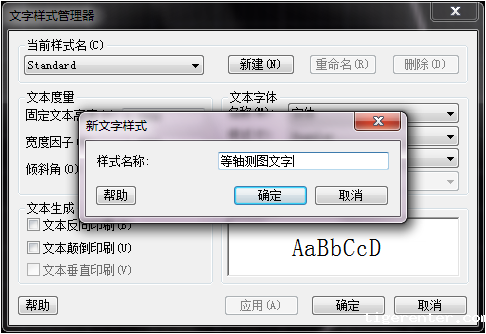

1.首先，我们点击“格式”再点击“文字样式”，统弹出文字样式对话框，单击新建按钮，弹出新建文字样式对话框，在样式名中输入“等轴测图文字”字样，单击确定，返回文字样式对话框。
2. 在对话框中的字体选项中设置仿宋，不勾选大字体复选框，设置字体的高度为5，倾斜角度为30度，然后单击置为当前按钮。
3.我们点击单行文字，指定文字的的旋转角度为30度，然后输入“右轴测面”，即完成了右轴测面的标记，同样的方法可以完成0轴测面、左轴测面上的文字编写，这里我们需要注意各个面上的文字倾斜角和旋转角的角度大小。
